Вискозиметр вибрационный низкочастотный ВВН-8

Предназначен для измерения вязкости жидкостей в общем диапазоне от 1 до 100000 Па·с·кг/м3 при автоматизации аналитического контроля в технологических процессах и создания АСУТП.

     Имеет:
  • температуру анализируемой жидкости от - 60 до + 200 °С;
  • давление анализируемой жидкости — не более 6,3 МПа;
  • предел основной приведенной погрешности — не более ±2,5 %;
  • выходной электрический сигнал 4—20 мА и два дискретных сигнала достижения нижнего и верхнего значений вязкости (по уставкам);
  • маркировка взрывозащиты:
  • — электронного блока — [Exib]IIC;
    — измерительного преобразователя — 1ExibIICT5;

  • питание — от сети переменного тока напряжением 220 В, 50 Гц;
  • потребляемую электрическую мощность — не более 25 В·А;
  • степень защиты от пыли и воды измерительного преобразователя — IP54;
  • габаритные размеры:
  • — электронного блока — 121×189×300 мм;
    — измерительного преобразователя — Ø 88×250 мм, погружаемой части — до 90 мм;

  • массу — не более 8,5 кг.
  • пять исполнений в зависимости от предела измерений, приведенных в таблице:

  • Шифр исполнения Предел измерения Па·с·кг/м3 Цена единицы младшего разряда Па·с·кг/м3
    ВВН-8-011 1—20 0,01
    ВВН-8-021 10—200 0,1
    ВВН-8-031 100—2000 1,0
    ВВН-8-041 1000—20000 10
    ВВН-8-051 10000—100000 100

Пример записи обозначения вискозиметра с пределами измерения 1—20 Па·с·кг/м3 при заказе:

«Вискозиметр вибрационный низкочастотный ВВН-8-011 5Д1.560.024 ТУ».

Назначение

Вискозиметр вибрационный низкочастотный ВВН-8 (далее по тексту — вискозиметр) предназначен для измерения вязкости жидкостей, выпускается в пяти исполнениях в зависимости от диапазона измерения и может быть использован для автоматизации аналитического контроля в технологических процессах и создания АСУ ТП.

Вискозиметр является средством измерения, относится по эксплуатационной законченности к изделиям третьего порядка по ГОСТ 12997, имеет непрерывный электрический выходной сигнал тока 4—20 мА по ГОСТ 26.011 и дискретные сигналы достижения измеряемой величиной (вязкостью жидкости) двух значений, устанавливаемых потребителем.

В основу работы вискозиметра положен вибрационный метод измерения вязкости, заключающийся в том, что в измерительном преобразователе при помощи электромагнитной системы поддерживается постоянная амплитуда колебаний чувствительного элемента (вибратора), погруженного в анализируемую жидкость, при этом измеряется значение переменного тока, протекающего в цепи возбуждения электромагнитной системы, который пропорционален вязкости анализируемой жидкости.

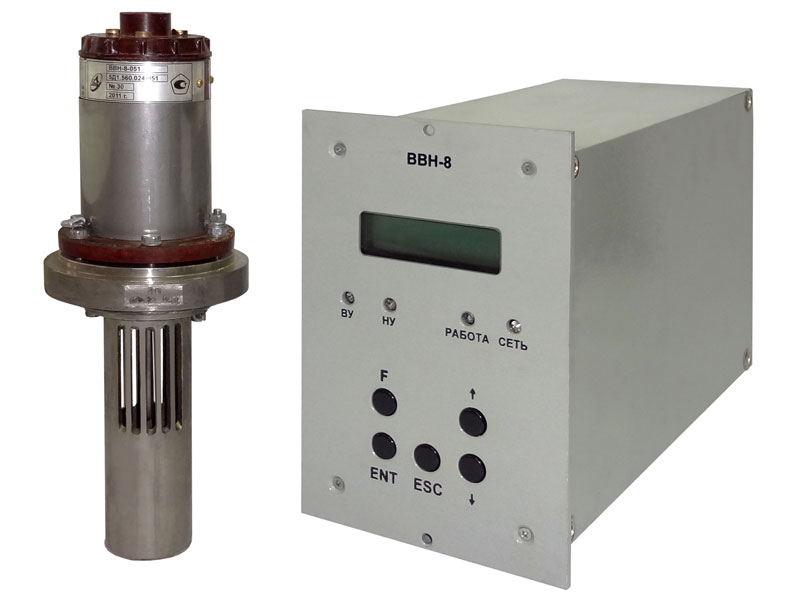

Вискозиметр состоит из измерительного преобразователя ПИ-72, предназначенного для преобразования электрических колебаний цепи возбуждения в механические колебания чувствительного элемента (вибратора), погруженного в анализируемую жидкость, и обратного преобразования механических колебаний вибратора в электрический сигнал, и электронного блока БЭ-63, обеспечивающего возбуждение резонансных колебаний постоянной амплитуды вибратора колебательной системы ПИ-72 и формирования выходных электрических сигналов, пропорциональных вязкости анализируемой жидкости.

 Электронный блок БЭ-63 с искробезопасными входными цепями уровня «ib» имеет маркировку взрывозащиты [Exib]IIC, соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.10, и устанавливается вне взрывоопасных зон помещений.

      Измерительный преобразователь ПИ-72 имеет маркировку взрывозащиты 1ExibIICT5, соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.10, и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных условиях.

Технические характеристики

    Вискозиметры выпускаются в пяти исполнениях с диапазонами измерения, указанными в таблице, и с условными нулевыми показаниями. При этом метрологические характеристики вискозиметра в диапазоне от нуля до нижнего предела измерения не нормируются.


Обозначение Шифр исполнения Предел измерения Па·с·кг/м3 Цена единицы младшего разряда Па·с·кг/м3 Коэффициэнт преобразования измеряемой величины в выходной сигнал тока, Кi Па·с·кг/м3мА
5Д1.560.024-011 ВВН-8-011 1...20 0,01 1,25
5Д1.560.024-021 ВВН-8-021 10...200 0,1 12,5
5Д1.560.024-031 ВВН-8-031 100...2000 1,0 125
5Д1.560.024-041 ВВН-8-041 1000...20000 10 1250
5Д1.560.024-051 ВВН-8-051 10000...100000 100 6250

    Значение электрического выходного сигнала тока в диапазоне от 4 до 20 мА линейно зависит от вязкости анализируемой жидкости, при этом значение нижнего предела диапазона токового сигнала (4 мА) соответствует условному нулю, а ток 20 мА соответствует верхнему пределу диапазона измерения вязкости.

Характеристики контролируемых сред

— неполимеризующаяся и не выпадающая в осадок жидкость объемом не менее 150 мл;
— температура от - 60 до + 200 °С;
— давление: не более 6,3 МПа (в зоне установки ПИ-72).

Выходные сигналы

— унифицированный токовый сигнал 4—20 мА;
— два дискретных сигнала достижения нижнего и верхнего значений вязкости (по уставкам);
— передача измеряемых значений и служебной информации по интерфейсам RS-232 и RS-485 (протокол MODBUS).

Коммутационные характеристики выходных реле

до 2,5 А (при напряжении до 220 В постоянного или переменного тока)

Пределы допускаемой основной приведенной погрешности

не превышают 2,5 % от модуля разности пределов измерения

Длина линии связи между блоком БЭ-63 и преобразователем ПИ-72

не более 200 м

Питание

от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц

Потребляемая электрическая мощность

не более 25 В·А

Вид климатического исполнения

УХЛ 4.2 по ГОСТ15150

Степень защиты от проникновения твердых предметов и воды

БЭ-63 — IP20 ПИ-72 – IP54

Средняя наработка до отказа

не менее 295000 ч

Средний полный срок службы

не менее 12 лет

Габаритные размеры

БЭ-63 — 121×189×300мм, ПИ-72 — Ø 88×250 мм

Масса

не более 8,5 кг

Монтаж

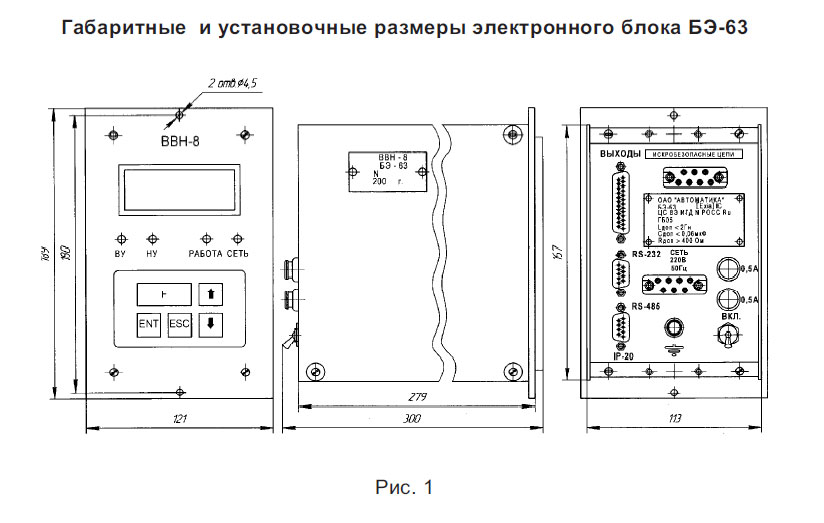

Электронный блок БЭ-63 предназначен для установки вне взрывоопасных помещений при температуре окружающего воздуха от 10 до 35 °С и относительной влажности от 30 до 80 %. Блок устанавливается в вырез на щите. Крепление блока осуществляется с помощью двух винтов.

Монтаж электронного блока в помещениях с наличием в воздухе примесей аммиака, сернистых и других агрессивных газов, а также производственной пыли, непосредственно у печей и на открытом воздухе запрещен.

Измерительный преобразователь ПИ-72 предназначен для монтажа на технологических трубопроводах и аппаратах во взрывоопасных зонах помещений и наружных установок, в котором могут образовываться взрывоопасные смеси паров и газов с воздухом.

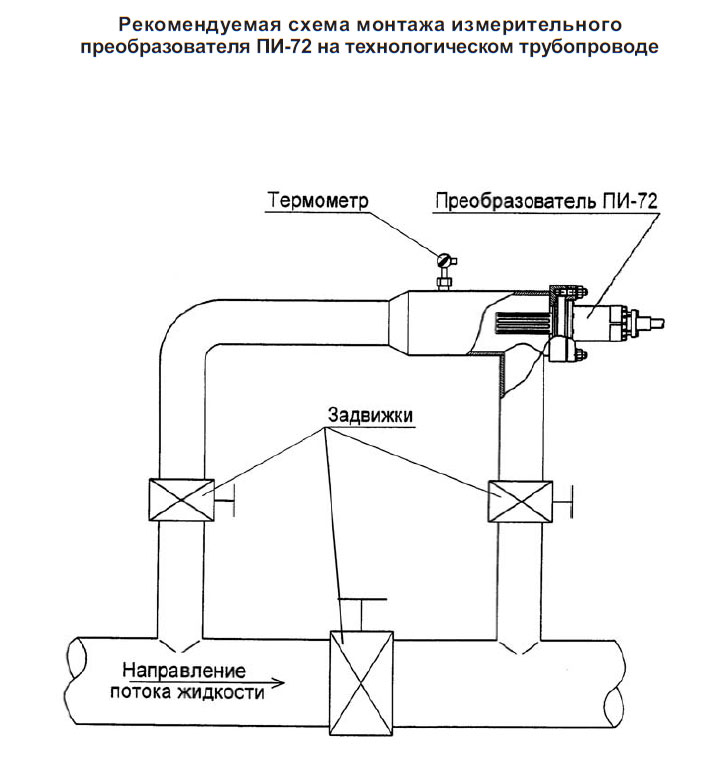

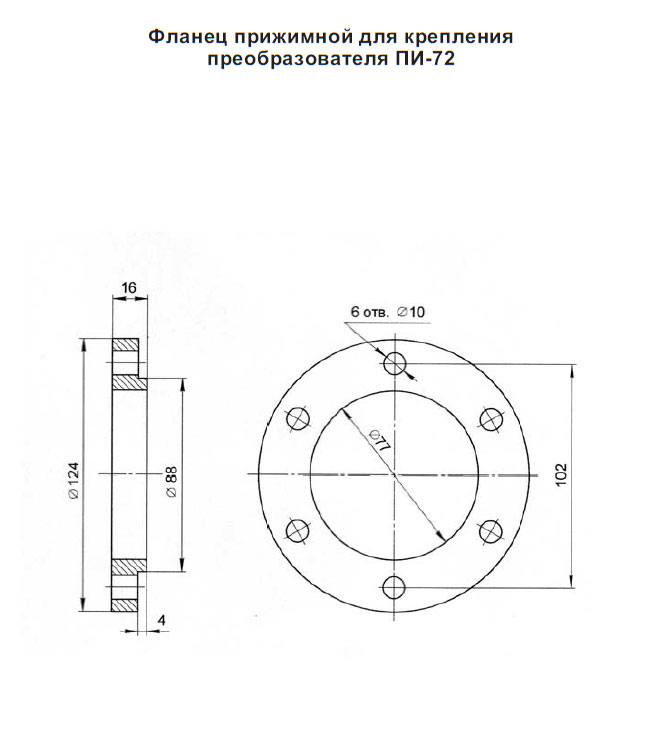

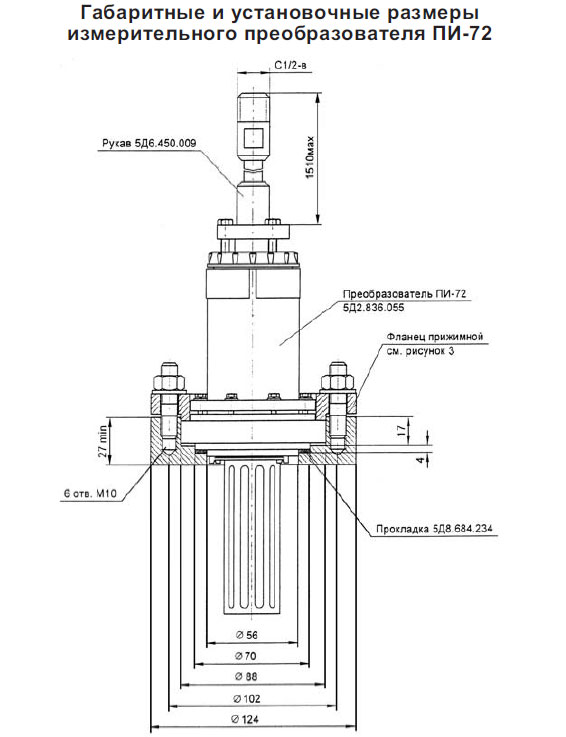

Крепление измерительного преобразователя на месте контроля рекомендуется производить в соответствии с рисунками 2 и 3. При использовании вискозиметра для контроля вязкости жидкости в трубопроводе измерительный преобразователь рекомендуется монтировать на байпасной линии в соответствии с рис. 4.

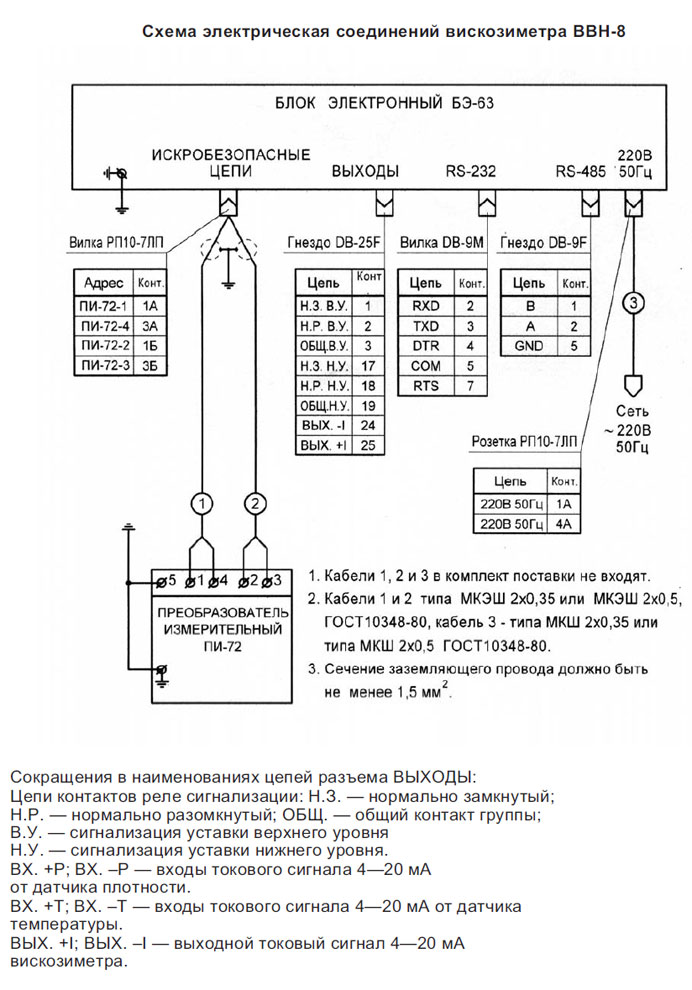

Монтаж электрических цепей производят по схеме электрической соединений, приведенной на рис. 5.

     Монтаж электрических цепей ПИ-72 рекомендуется выполнять экранированными проводами и кабелями, тип которых указан на рис. 5. Допускается применять экранированные кабели сечением не менее указанных, и применение которых во взрывоопасных условиях не противоречит требованиям ПУЭ. Не допускается в электрических цепях ПИ-72 объединять провода в один четырехжильный кабель.

Комплектность

В комплект поставки вискозиметра входят:

— блок электронный БЭ-63........................................1 шт.

— измерительный преобразователь ПИ-72...............1 шт.

— комплект монтажных частей...................................1 компл.

— комплект запасных частей.......................................1 компл.

— руководство по эксплуатации.................................1 экз.

     — паспорт......................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4 Рисунок 5
