Назначение
Реле давления РД-314 предназначено для оснащения систем блокировки насосов. При достижении давлением перекачиваемой или затворной жидкости заданного значения (уставки) реле коммутирует электрические цепи сигнализации и блокировки насосных агрегатов.
Реле может также использоваться для контроля давления жидких и газообразных сред в технологических процессах химической, нефтехимической, пищевой и других отраслях промышленности.
Реле соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).
Реле имеет маркировку взрывозащиты OExiaIICT5X, сответствует ГОСТ Р 51330.0, ГОСТ Р 1330.10 и может быть установлено во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Во взрывоопасных зонах помещений и наружных установок питание реле напряжением от 8 до 24 В постоянного тока осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты «искробезопасная электрическая цепь» с уровнем защиты искробезопасной цепи «ia» для взрывоопасных смесей, соответсвующих подгруппе взрывозащищенного оборудования IIC.
Предельные значения искробезопасных параметров реле:- максимальное входное напряжение U — 26,4 В;
- максимальный входной ток I — 0,15 А;
- максимальная входная емкость C — 0,001 мкФ;
- максимальная входная индуктивность L — 1,0 мкГн.
Реле выпускается настроеным в соответствии с заказом на одно давление (уставку Ру) из диапазона давлений настройки уставок, приведенных в таблице. При отсутствии указаний потребителя реле выпускается настроенным на уставку, соответствующую верхнему пределу диапазона давлений.
Реле выпускается широким спектром исполнений:- без разделительной мембраны или с разделительной мембраной;
- без манометра или с манометром;
- со штуцером или фланцем в качестве присоединительного элемента;
- с нормально замкнутыми (Н.З.) или нормально разомкнутыми (Н.Р.) контактами.
Исполнения реле приведены в таблице.
|
Шифр исполнения |
Конструктивные отличия |
Состояние контактов в нормальных условиях |
Присоединительный элемент |
Диапазон давлений, кгс/см2 |
Диапазон давлений настройки уставок, кгс/см2 |
| РД-314-1-4 РД-314-1-6 РД-314-1-10 РД-314-1-16 РД-314-1-25 РД-314-1-60 |
|
Нормально замкнутые |
|
0—6 0—10 0—16 0—25 20—60 |
0,6—6 1,0—10 1,6—16 2,5—25 20—60 |
| РД-314-2-4 РД-314-2-6 РД-314-2-10 РД-314-2-16 РД-314-2-25 РД-314-2-60 |
|
0—6 0—10 0—16 0—25 20—60 |
0,6—6 1,0—10 1,6—16 2,5—25 20—60 | ||
|
РД-314-3-4 РД-314-3-6 РД-314-3-10 РД-314-3-16 РД-314-3-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314-4-4 РД-314-4-6 РД-314-4-10 РД-314-4-16 РД-314-4-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314М-1-4 РД-314М-1-6 РД-314М-1-10 РД-314М-1-16 РД-314М-1-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314М-2-4 РД-314М-2-6 РД-314М-2-10 РД-314М-2-16 РД-314М-2-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314М-3-4 РД-314М-3-6 РД-314М-3-10 РД-314М-3-16 РД-314М-3-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314М-4-4 РД-314М-4-6 РД-314М-4-10 РД-314М-4-16 РД-314М-4-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314Р-1-4 РД-314Р-1-6 РД-314Р-1-10 РД-314Р-1-16 РД-314Р-1-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314Р-2-4 РД-314Р-2-6 РД-314Р-2-10 РД-314Р-2-16 РД-314Р-2-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314Р-3-4 РД-314Р-3-6 РД-314Р-3-10 РД-314Р-3-16 РД-314Р-3-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314Р-4-4 РД-314Р-4-6 РД-314Р-4-10 РД-314Р-4-16 РД-314Р-4-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314РМ-1-4 РД-314РМ-1-6 РД-314РМ-1-10 РД-314РМ-1-16 РД-314РМ-1-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314РМ-2-4 РД-314РМ-2-6 РД-314РМ-2-10 РД-314РМ-2-16 РД-314РМ-2-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314РМ-3-4 РД-314РМ-3-6 РД-314РМ-3-10 РД-314РМ-3-16 РД-314РМ-3-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314РМ-4-4 РД-314РМ-4-6 РД-314РМ-4-10 РД-314РМ-4-16 РД-314РМ-4-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314АМ-1-4 РД-314АМ-1-6 РД-314АМ-1-10 РД-314АМ-1-16 РД-314АМ-1-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314АМ-2-4 РД-314АМ-2-6 РД-314АМ-2-10 РД-314АМ-2-16 РД-314АМ-2-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 | ||
|
РД-314АМ-3-4 РД-314АМ-3-6 РД-314АМ-3-10 РД-314АМ-3-16 РД-314АМ-3-25 |
|
|
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
|
РД-314АМ-4-4 РД-314АМ-4-6 РД-314АМ-4-10 РД-314АМ-4-16 РД-314АМ-4-25 |
|
0—6 0—10 0—16 0—25 |
0,6—6 1,0—10 1,6—16 2,5—25 |
Принцип работы реле заключается в механической передаче на контактные группы перемещения чувствительного элемента (сильфона), вызванного изменением давления контролируемой среды.
Схемы принципиальные кинематические и электрические реле приведены на рис. 1, рис. 2 и рис. 11.
Технические характеристики
| Характеристики контролируемых сред |
— контролируемой средой могут быть жидкости или газы;
|
| Выходной сигнал | нормально замкнутые или нормально разомкнутые контакты («сухой» контакт) |
| Коммутационные характеристики |
— род тока— постоянный; — вид нагрузки — активная; — напряжение — (24 ± 2,4) В; — ток — 150 мА. |
| Предел допускаемой основной приведенной погрешности | ±1,0; ±2,0; ±3,0; ±4,0 % от верхнего предела диапазона давлений (оговаривается при заказе) |
| Зона возврата относительно уставки |
не превышает трехкратного значения основной приведенной погрешности |
| Разброс срабатывания |
не превышает половины значения основной приведенной погрешности |
| Условия эксплуатации |
— температура окружающей среды от - 50 до +50 °С; — атмосферное давление от 630 до 800 мм рт. ст.; — относительная влажность воздуха до 95 %; — содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм; — максимальное давление рабочей среды в месте установки реле не должно превышать 125 % от верхнего предела уставок в каждом диапазоне уставок; — синусоидальные вибрационные воздействия в месте установки реле должны быть не более 35 Гц с амплитудой смещения не более 0,35 мм. |
| Вид климатического исполнения | У2 по ГОСТ 15150 |
| Степень защиты от проникновения твердых предметов и воды | IP54 по ГОСТ 14254 |
| Средняя наработка до отказа | не менее 292000 ч |
| Средний полный срок службы | не менее 12 лет |
| Ресурс реле | 100000 циклов срабатываний |
| Габаритные размеры | не более 38×86×103 мм |
| Масса | не более 0,4 кг |
Монтаж
Рабочее положение реле — вертикальное при щитовом и настенном монтаже.
Крепление реле осуществляется винтами М4×16, входящими в комплект поставки.
Подключение линии входа контролируемой среды осуществляется при помощи трубы диаметром 8,5 мм, привариваемой к ниппелю входного штуцера, или при помощи фланца из комплекта монтажных частей, к которому приваривают трубу диаметром 14 мм, в зависимости от исполнения реле.
Реле РД-314-1-60 и РД-314-2-60 на месте эксплуатации ввертывается в резьбовое отверстие М20×1,5.
Ниппель, фланец и штуцер изготовлены из стали 12Х18Н10Т ГОСТ 5632.
Монтаж реле и подвод электропитания к нему во взрывоопасных зонах производится в соответствии с гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другими директивными документами, регламентирущими установку электрооборудования во взрывоопасных зонах.
Монтаж электрических цепей должен осуществляться кабелем МКШ 3×0,35 ГОСТ 10348 в соответствии со схемой электрической принципиальной.
Схема электрическая принципиальная реле давления РД-314 с нормально замкнутыми и нормально разомкнутыми контактами приведена на рис. 2.Комплектность
В комплект доставки входят:
— реле давления РД-314 (исполнение по заказу)................1 шт.
— комплект монтажных частей.............................................1 компл.
— руководство по эксплуатации...........................................1 экз.

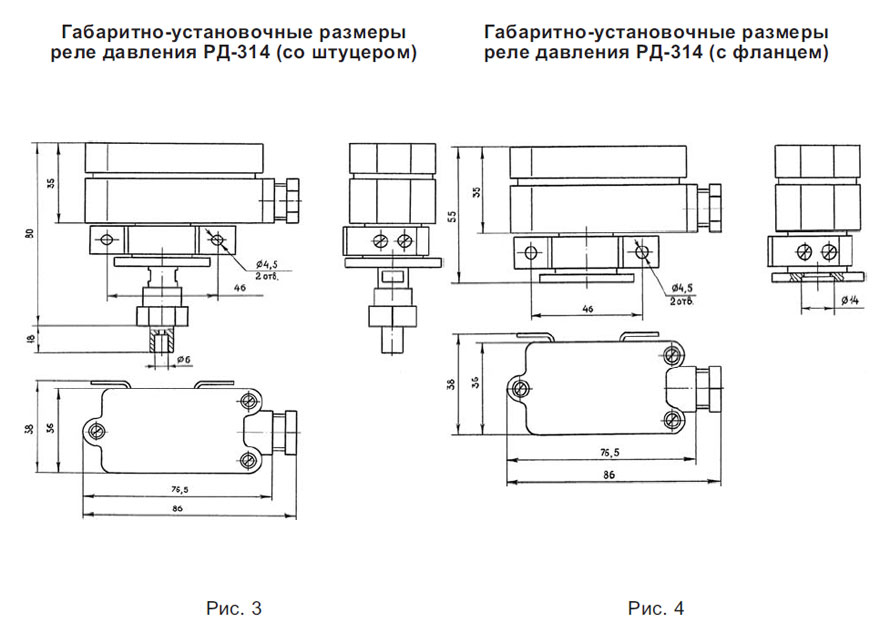

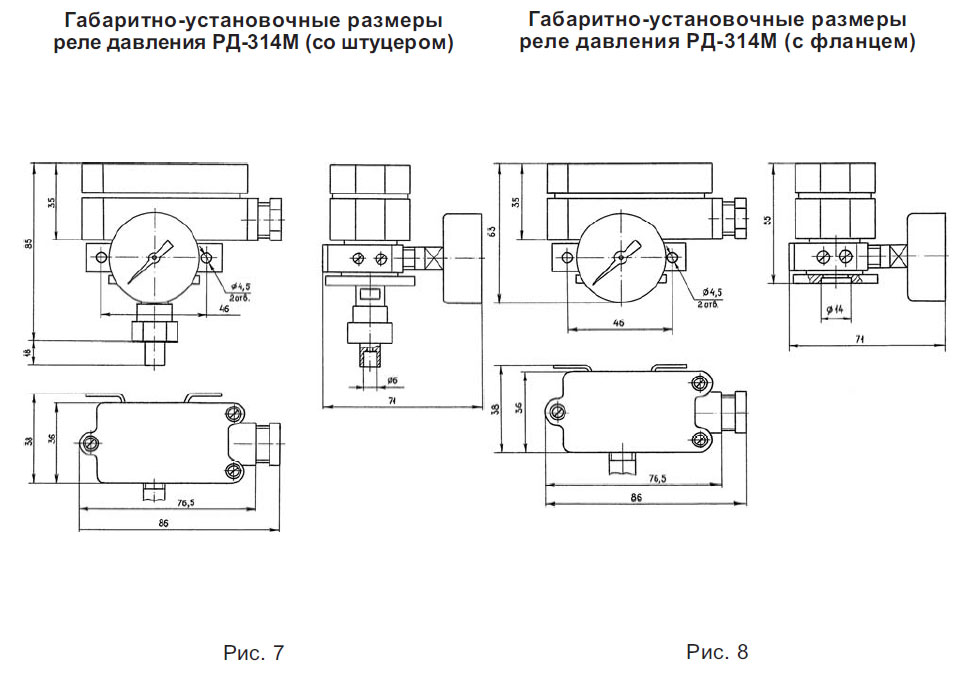

— паспорт................................................................................1 экз.Схемы
