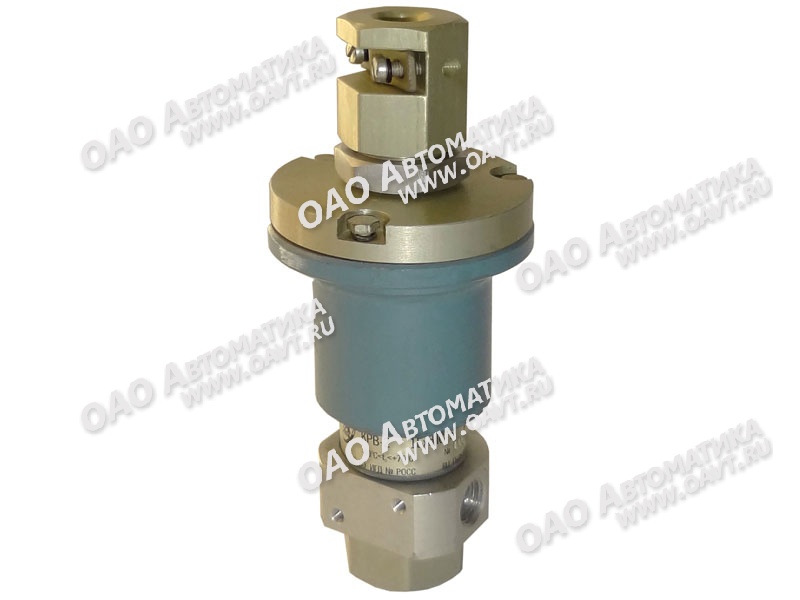

Клапан распределительный взрывозащищенный КРВ-2

Предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами химических, нефтехимических и других производств

     Имеет:
  • вид управления — электромагнитный;
  • исполнения по условному проходу — Ду = 3 мм или Ду = 6 мм;
  • пропускную способность — КV = 0,3 м3/ч (для клапанов с Ду = 3 мм) или КV = 0,7 м3/ч (для клапанов с Ду = 6 мм);
  • конструктивное исполнение — нормально закрытый (ток открывает);
  • диапазон рабочих давлений — от 0 до 10,0 кгс/см2 (для клапанов с Ду=3 мм) и от 0 до 4,0 кгс/см2 (для клапанов с Ду=6 мм);
  • диапазон рабочих температур — от - 40 до + 70 °С;
  • различные варианты исполнений по напряжению питания и конструктивным отличиям:
  • по напряжению питания — на 24, 48, 110 В постоянного тока и на 220 В переменного тока;
    по конструктивным отличиям — с условным проходом Ду=3 мм или Ду=6 мм, с клеммной колодкой под винт или с пружинным зажимом, либо с залитым кабелем (КРВ-2А);

  • маркировку взрывозащиты 1ExdIICT5 (для КРВ-2) и 1ExdIICT5Х (для КРВ-2А);
  • степень защиты от проникновения твердых предметов и воды – IP54;
  • габаритные размеры — не более 62×62×150 мм;
  • массу — не более 1,5 кг.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения клапана на напряжение питания 24 В постоянного тока, с условным проходом Dу = 3 мм, клеммной колодкой под винт при заказе:

     «Клапан распределительный взрывозащищенный КРВ-2-01 5Д2.954.039 ТУ».

Назначение

Клапан распределительный взрывозащищенный КРВ-2 предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами химических, нефтехимических и других производств.

Клапан соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах автоматической защиты (ПАЗ).

Клапан в зависимости от конструкции кабельного ввода, напряжения питания и условного прохода выпускается в исполнениях, приведенных в таблице.

Клапаны исполнений КРВ-2-01...КРВ-2-08, КРВ-2-11...КРВ-2-18 имеют уровень взрывозащиты «взрывобезопасный», вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой взрывозащиты 1ExdIICT5, соответствуют ГОСТ Р 51330.0, ГОСТ Р 51330.1.

Клапаны исполнений КРВ-2А-01...КРВ-2А-04, КРВ-2А-11...КРВ-2А-14 имеют уровень взрывозащиты «взрывобезопасный», вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой взрывозащиты 1ExdIICT5Х, соответствуют ГОСТ Р 51330.0, ГОСТ Р 51330.1.

Клапан может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» ПУЭ гл. 7.3 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Конструктивное исполнение клапана — нормально закрытый (ток открывает).

Клапан представляет собой двухпозиционное трехлинейное распределительное устройство.

Схема кинематическая клапана приведена на рис.1.

При отсутствии электрического сигнала якорь 3 под действием пружины 4 занимает положение, при котором сопло С1 закрыто заслонкой З1, камера А закрыта, а камера Р через сопло С2 сообщена с линией сброса R.

     При подаче электрического сигнала на электромагнитную катушку 2 якорь 3 занимает крайнее верхнее положение, сопло С2 перекрывается заслонкой З2, а сопло С1 открывается, соединяя камеру А с камерой R.

Технические характеристики

Конструктивное исполнение

нормально закрытый (ток открывает)

Условный проход Ду

3 мм или 6 мм (см. таблицу)

Диапазон рабочих давлений

— от 0 до 10,0 кгс/см2 (для клапанов с Ду=3 мм);
— от 0 до 4,0 кгс/см2 (для клапанов с Ду=6 мм).

Пропускная способность Кv

— 0,3 м3/ч (для клапанов с Ду=3 мм);
— 0,7 м3/ч (для клапанов с Ду=6 мм).

Потребляемая мощность

не более 16 Вт

Условия эксплуатации

— температура окружающей среды от - 40 до + 70 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 100 % при 30 °С и более низких температурах с конденсацией влаги;
— загрязненность рабочей среды не ниже 9 класса для воздуха по ГОСТ 17433.

Степень защиты от проникновения твердых предметов и воды

IP54 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Средний полный срок службы

не менее 12 лет

Ресурс распределителя

1·106 циклов срабатываний

Габаритные размеры

не более 62×62×150 мм

Масса

не более 1,5 кг

Таблица

Шифр исполнения
Напряжения питания, В Род тока
Условный проход Dy, мм
Клеммная колодка
Примечание
КРВ-2-01
24 постоянного тока
3
Клеммная колодка под винт
-
КРВ-2-02
48 постоянного тока
КРВ-2-03
110 постоянного тока
КРВ-2-04
220 переменного тока
КРВ-2-05
24 постоянного тока
Клеммная колодка с пружинным зажимом
-
КРВ-2-06
48 постоянного тока
КРВ-2-07
110 постоянного тока
КРВ-2-08
220 переменного тока
КРВ-2А-01
24 постоянного тока
-
Поставляется с кабелем
КРВ-2А-02
48 постоянного тока
КРВ-2А-03
110 постоянного тока
КРВ-2А-04
220 переменного тока
КРВ-2-11
24 постоянного тока
6
Клеммная колодка под винт
-
КРВ-2-12
48 постоянного тока
КРВ-2-13
110 постоянного тока
КРВ-2-14
220 переменного тока
КРВ-2-15
24 постоянного тока
Клеммная колодка с пружинным зажимом
-
КРВ-2-16
48 постоянного тока
КРВ-2-17
110 постоянного тока
КРВ-2-18
220 переменного тока
КРВ-2А-11
24 постоянного тока
-
Поставляется с кабелем
КРВ-2А-12
48 постоянного тока
КРВ-2А-13
110 постоянного тока
КРВ-2А-14
220 переменного тока

    Допускаемое отклонение напряжения питания от номинального от минус 15 до плюс 10 %.

Монтаж

Клапан устанавливают во взрывоопасных зонах классов 1, 2 непосредственно у пневмопривода, при этом следует руководствоваться ГОСТ Р 51330.13, гл. 3.4 «Электроустановки во взрывоопасных зонах», ПЭЭП, действующими «Правилами устройства электроустановок» ПУЭ и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

Вводное устройство клапанов исполнений КРВ-2-01...КРВ-2-08, КРВ-2-11...КРВ-2-18, рассчитано на применение кабеля марки МКШ 3×0,75 ГОСТ 10348 диаметром 7,7 мм.

Электрический монтаж клапанов исполнений КРВ-2А-01...КРВ-2А-04, КРВ-2А-11...КРВ-2А-14 должен вестись с помощью взрывозащищенных соединительных коробок, предназначенных для использования в соответствующей взрывоопасной зоне.

В клапанах предусмотрена возможность монтажа кабеля в металлорукаве Р1-Ц-А-10 ТУ 22-1016-231-86.

Длина кабельного вывода исполнений КРВ-2А-01...КРВ-2А-04, КРВ-2А-11...КРВ-2А-14 устанавливается по согласованию с потребителем. При отсутствии указаний потребителя клапаны выпускаются с длиной кабеля 1,0 м.

При монтаже необходимо проверить состояние взрывозащитных поверхностей деталей, подвергаемых разборке (механические повреждения не допускаются).

Клапан должен быть заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130.

Наружный заземляющий зажим клапана необходимо соединить стальной шиной с общей линией заземления.

Монтаж пневматических линий распределителя необходимо производить с использованием металлических и полиэтиленовых трубок, рассчитанных на рабочее давление не менее 1,0 МПа (10,0 кгс/см2).

Присоединение внешних коммуникаций — 3 отверстия К¼” ГОСТ 6111.

     Габаритные и установочные размеры клапанов приведены на рис. 2.

Комплектность

В комплект поставки входят:

— клапан распределительный взрывозащищенный КРВ-2

    (исполнение по заказу).............................................................................1 шт.

— руководство по эксплуатации..................................................................1 экз.

     — этикетка....................................................................................................1 экз.
