Модуль сигнально-блокировочный искробезопасный МСБИ-2-60
Модуль сигнально-блокировочный искробезопасный МСБИ-2-60

Модуль является устройством с гибкой программируемой логикой и предназначен для создания локальных взрывозащищенных систем контроля, блокировки и управления.

Обеспечивает:

— питание датчиков, установленных во взрывоопасной зоне;
     — отработку заданного алгоритма контроля состояния датчиков;
     — включение и выключение релейных выходных сигналов (Н.З. и Н.Р. контакты) в соответствии с режимом работы;
     — световую сигнализацию состояния датчиков и режимов работы.

Имеет:

  • исполнения, приведенные в таблице:

Шифр
исполнения
(назначение)
Количество
входов
Тип выходных сигналов
Релейный Токовый
0—5, 4—20 мА
МСБИ-2-60
(для схем защиты и сигнализации)
6 ≅250 В, 5 А по заказу
МСБИ-2-60-Ч
(блок контроля частоты вращения)
2 ≅250 В, 5 А по заказу
МСБИ-2-60-Н
(в системе контроля норий)
6 ≅250 В, 5 А по заказу
  • входные сигналы — сигналы от датчиков с двухуровневым токовым сигналом, от датчиков с унифицированным токовым сигналом 4…20 мА, от датчиков типа «сухой» контакт;
  • выходные сигналы — гальванически развязанные от искробезопасных цепей переключающие контакты реле, коммутирующие силовые электрические цепи постоянного или переменного тока напряжением не более 250 В, силой тока не более 5 А. Количество релейных или токовых (при заказе) выходов – 2;
  • вид взрывозащиты — «искробезопасная электрическая цепь», маркировку взрывозащиты [Exia]IIC;
  • питание от сети переменного тока напряжением 220 В, частотой 50 Гц;
  • потребляемую мощность — не более 15 Вт;
  • габаритные размеры — не более 112×197×60 мм;
  • массу — не более 0,5 кг.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения модуля при заказе:
     «Модуль сигнально-блокировочный искробезопасный МСБИ-2-60».

Назначение

Модуль сигнально-блокировочный искробезопасный МСБИ-2-60 является устройством с гибкой программируемой логикой и предназначен для создания локальных взрывозащищенных систем контроля, блокировки и управления.

Модуль питает двухпроводные датчики (преобразователи), расположенные во взрывоопасных зонах и преобразует их сигналы в релейные сигналы, коммутирующие цепи нагрузки в соответствии с заданным алгоритмом.

Модуль соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

К входам модуля подключаются датчики типа «сухой» контакт или датчики с двухуровневым токовым сигналом, у которых при переходе из положения «разомкнуто» в положение «замкнуто» в цепи питания происходит скачок тока, или датчики с унифицированным токовым сигналом 4—20 мА.

Модуль имеет пластмассовый корпус, с торцов которого установлены разъемы для подключения датчиков и внешних электрических цепей. На передней панели корпуса расположены светодиодные индикаторы.

Модуль обрабатывает сигналы датчиков и в соответствии с заданным алгоритмом управляет состоянием выходных реле. Сила тока в цепи датчика меньше 0,2 мА считается „обрывом” цепи датчика. Светодиодные индикаторы на передней панели модуля отображают состояние датчиков и режим работы модуля.

Модуль выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», имеет маркировку взрывозащиты [Ехia]IIС, соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и устанавливается вне взрывоопасных зон.

Электрические параметры искробезопасных цепей модуля:

— максимальное выходное напряжение на контактах искробезопасных цепей U0 — не более 26 В;
     — максимальный выходной ток на контактах искробезопасных цепей I0 — не более 25 мА;
    — максимальная внешняя емкость C0 — не более 0,1 мкФ;
    — максимальная внешняя индуктивность L0 — не более 1,0 мГн.

С модулем МСБИ-2-60 могут применяться следующие типы датчиков и реле:

— датчики температуры ДТ-1;
     — реле уровня РУК-304;
     — датчики положения индуктивные ДПИ-1;
     — датчики емкостные ДЕ-1 положения и уровня.

Модуль обеспечивает:

— питание датчиков, установленных во взрывоопасной зоне;
     — отработку заданного алгоритма контроля состояния датчиков;
     — включение и выключение релейных выходных сигналов (Н.З. и Н.Р. контакты) в соответствии с режимом работы;
     — световую сигнализацию состояния датчиков и режимов работы.

Модуль в комплекте с датчиками может быть использован:

— как техническое средство для создания небольших схем защиты, сигнализации и контроля технологического оборудования (МСБИ-2-60);
     — в качестве блока контроля частоты вращения в СКЧВ-2 (МСБИ-2-60-Ч);
     — как составная часть системы контроля нории СКН-2 (МСБИ-2-60-Н).



Технические характеристики


Входной сигнал

— от датчиков типа «сухой» контакт;
— от датчиков с двухуровневым токовым сигналом от 1 до 12 мА;
— от датчиков с унифицированным токовым сигналом 0…5 мА, 4…20 мА.

Выходной сигнал — релейный, переключающий (до 260 В, до 5А);
— по заказу – унифицированный токовый сигнал 0…5 мА, 4…20 мА.
Количество выходов – 2.
Питание от сети с напряжением ~220 В, частотой (50 ± 1) Гц
Потребляемая электрическая мощность не более 15 В•А
Условия эксплуатации

— температура окружающего воздуха в месте установки модуля от минус 30 до плюс 55 °С;
— относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги;
— допустимая вибрация в месте установки модуля частотой от 5 до 35 Гц с амплитудой смещения 0,35 мм.

Степень защиты от проникновения твердых предметов IP20 по ГОСТ 14254
Средняя наработка до отказа не менее 100000 ч
Средний полный срок службы не менее 12 лет
Габаритные размеры 112×197×60 мм
Масса не более 0,5 кг

Монтаж

Модуль устанавливается вне взрывоопасной зоны в закрытом помещении на щите или панели с помощью винтов или болтов.

При монтаже необходимо руководствоваться надписями на модуле, гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

Линия связи электроконтактного датчика с искробезопасным входом модуля должна быть проложена изолированным медным проводом сечением не менее 0,35 мм2.

Сетевые провода и провода коммутируемых цепей должны прокладываться отдельно от проводов искробезопасной цепи. Использование одного кабеля для искробезопасных и искроопасных цепей не допускается.

Монтаж модуля в помещениях с наличием в воздухе примесей аммиака, сернистых и других газов, а также производственной пыли, непосресдственно у печей и на открытом воздухе не допускается.

Модуль предназначен для настенного монтажа, крепится на щите с помощью двух винтов М4×50, входящих в комплект поставки, в соответствии с рис. 1, 2.

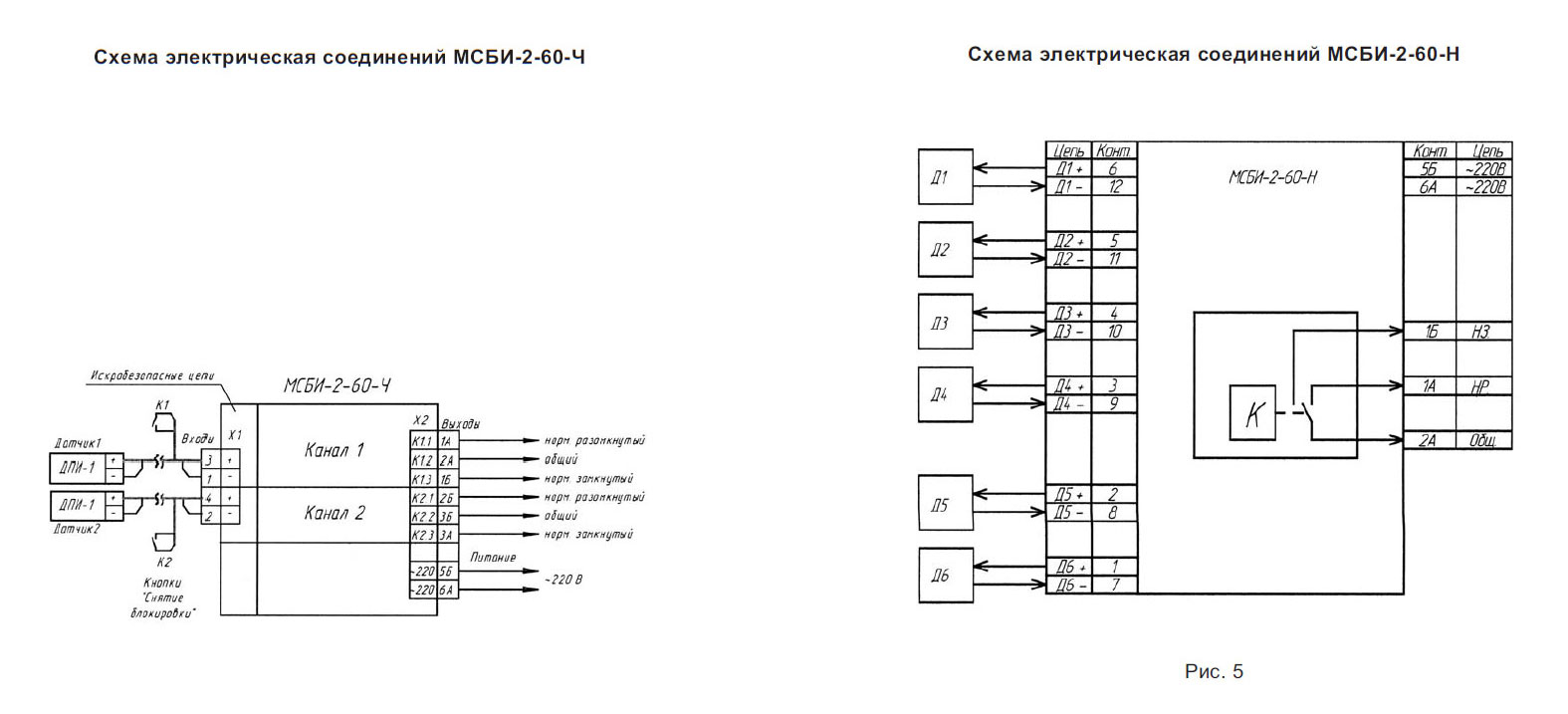

     Схема электрическая соединений модуля приведена на рис. 3, 4, 5.

Комплектность

В комплект поставки входят:

— модуль сигнально-блокировочный искробезопасный
         МСБИ-2-60 (исполнение по заказу)................................................1 шт.
     — комплект запасных частей...............................................................1 компл.
     — руководство по эксплуатации.........................................................1 экз.
     — паспорт..............................................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2 Рисунок 3
