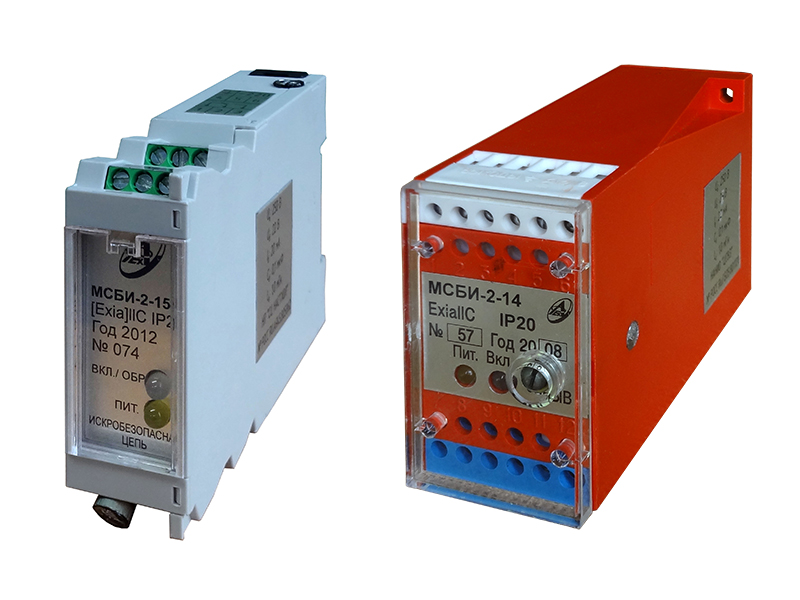

Модули сигнально-блокировочные искробезопасные МСБИ-2-14, МСБИ-2-15
Модули сигнально-блокировочные искробезопасные МСБИ-2-14, МСБИ-2-15

Предназначены для питания датчиков с двухуровневым токовым сигналом (типа NAMUR DIN 19234), устанавливаемых во взрывоопасных зонах. Модули преобразуют сигнал датчика в гальванически развязанный релейный сигнал.

Имеют:

  •  входной сигнал — двухуровневый токовый сигнал или сигнал от электроконтактного датчика;
  • выходной сигнал — релейный сигнал, коммутирующий цепи постоянного или переменного тока напряжением до 260 В, силой тока до 5 А;
  • вид взрывозащиты — «искробезопасная электрическая цепь», маркировку взрывозащиты [Exia]IIC;
  • потребляемую электрическую мощность — не более 2,5 Вт;
  • габаритные размеры:

    — в корпусе под винты - 111×76×40 мм;
        — в корпусе под DIN-рейку - 111×76×26 мм;

  • массу — не более 0,2 кг.
  • исполнения, приведенные в таблице:

Шифр исполнения Конструктивные отличия Напряжение питания, В
МСБИ-2-14 монтаж винтами 24 постоянного тока
МСБИ-2-14-1 монтаж на DIN-рейке 24 постоянного тока
МСБИ-2-15 монтаж винтами 220 переменного тока
МСБИ-2-15-1 монтаж на DIN-рейке 220 переменного тока



 Соответствует требованиям ПБ 09-540-03 (ПАЗ).

 Пример записи обозначения модуля при заказе:

 «Модуль сигнально-блокировочный искробезопасный МСБИ-2-14 5Д4.500.007 ТУ».

Назначение

Модули МСБИ-2-14, МСБИ-2-15 представляют собой стационарные изделия непрерывного действия с искробезопасным входом, предназначены для работы в системах противоаварийной защиты, сигнализации и управления на предприятиях химической, нефтехимической и других отраслей промышленности, связанных с производством взрыво- и пожароопасных продуктов.

Модули соответствуют всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Модули предназначены для питания датчиков типа NAMUR стандарта DIN 19234, устанавливаемых во взрывоопасных зонах. Датчики типа NAMUR — это двухпроводные датчики с двухуровневым токовым сигналом в цепи питания:

— в состоянии «выключено» I0 < 1,1 мА при Uп = 8,2 В;

— в состоянии «включено» I1 > 2,2 мА при Uп = 8,2 В.

Модули преобразуют сигнал датчика в гальванически развязанный релейный сигнал.

Модули выполнены с уровнем взрывозащиты «ia», имеют маркировку взрывозащиты [Exia]IIC и устанавливаются вне взрывоопасных зон.

Электрические параметры искробезопасной цепи модулей:

— максимальное выходное напряжение на контактах искробезопасной цепи U0 — 22 В;
     — максимальный выходной ток на контактах искробезопасной цепи I0 — 20 мА;
     — максимальная внешняя емкость C0 — 0,1 мкФ;
     — максимальная внешняя индуктивность L0 — 1,0 мГн.

Максимальное выходное напряжение постоянного тока и эффективное значение напряжения переменного тока, приложенные к клеммам сетевого питания модулей без нарушения искробезопасности:

— Um — = 30 В для МСБИ-2-14, МСБИ-2-14-1;
     — Um — ~ 250 В для МСБИ-2-15, МСБИ-2-15-1.

Технические характеристики

Входной сигнал

двухуровневый токовый сигнал или сигнал от датчика электроконтактного типа

Выходной сигнал

релейный, переключающий (до 260 В, до 5А)

Питание

МСБИ-2-14, МСБИ-2-14-1 — от сети постоянного тока напряжением (24 ± 3) В;
МСБИ-2-15, МСБИ-2-15-1 — от сети с напряжением ~220 В, частотой (50 ± 1) Гц.

Потребляемая электрическая мощность

не более 2,5 В·А

Условия эксплуатации

— температура окружающего воздуха в месте установки модуля от минус 30 до плюс 55 °С;
— относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги;
— допустимая вибрация в месте установки модуля частотой от 5 до 35 Гц с амплитудой смещения 0,35 мм.

Степень защиты от проникновения
твердых предметов

IP20 по ГОСТ 14254

Средняя наработка до отказа

не менее 100000 ч

Средний полный срок службы

не менее 12 лет

Габаритные размеры

— в корпусе под винты – 111×76×40 мм;
— в корпусе под DIN-рейку – 111×76×26 мм.

Масса

не более 0,2 кг

Монтаж

Модули устанавливаются вне взрывоопасной зоны в закрытом помещении на щите или панели с помощью винтов или DIN-рейки.

При монтаже необходимо руководствоваться надписями на модуле, гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

Линия связи электроконтактного датчика с искробезопасным входом модуля должна быть проложена изолированным медным проводом сечением не менее 0,35 мм2.

Сетевые провода и провода коммутируемых цепей должны прокладываться отдельно от проводов искробезопасной цепи. Использование одного кабеля для искробезопасных и искроопасных цепей не допускается.

Провода искробезопасных цепей должны быть защищены от наводок, нарушающих их искробезопасность.

Габаритные и установочные размеры модулей приведены на рис. 1, 2. Схемы электрических соединений приведены на рис. 3, 4.

Комплектность

В комплект поставки входят:

— модуль сигнально-блокировочный искробезопасный
         МСБИ-2-14 или МСБИ-2-15 (исполнение по заказу)........................1 шт.
     — комплект запасных частей...................................................................1 компл.
     — руководство по эксплуатации.............................................................1 экз.
     — паспорт..................................................................................................1 экз.
