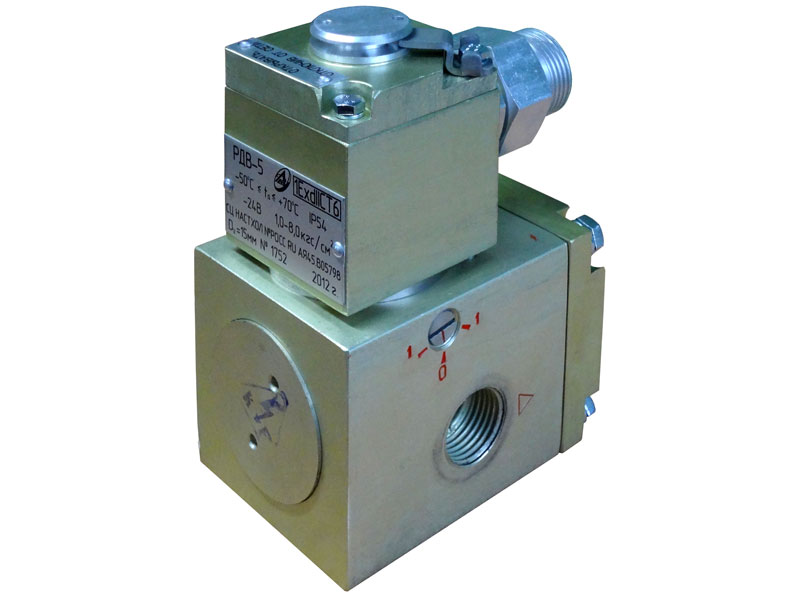

РДВ-5 - распределитель двухпозиционный взрывозащищенный

    Предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами.

     Имеет:

  • вид управления — электромагнитный с ручным дублированием;
  • конструктивное исполнение — нормально закрытый (ток открывает);
  • одностороннее управление с пружинным возвратом;
  • диапазон рабочих давлений — от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2);
  • диапазон рабочих температур — от - 50 до +70 °С;
  • условный проход Ду= 15 мм;
  • пропускную способность КV=2,5 м3/ч;
  • маркировку взрывозащиты 1ExdIICT6;
  • различные варианты исполнений по напряжению питания, конструктивным отличиям, типам пневмоприводов (типа AT, GT и другим):

— по напряжению питания — на 12, 24, 48, 60, 100, 110, 220 В постоянного тока и

на 24, 100, 127, 220 В переменного тока;

— по конструктивным отличиям — резьбовое присоединение, стыковое

присоединение NAMUR (в зависимости от типоразмера привода), клеммная колодка

под винт или с пружинным зажимом WAGO, кабельный ввод под металлорукав или

         газовую трубу 1/2'';

  • габаритные размеры — не более 140×110×65 мм;
  • степень защиты от проникновения твердых предметов и воды – IP54;
  • массу — не более 1,6 кг.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения распределителя на напряжение питания ~220 В, 50 Гц, с резьбовым присоединением, клеммной колодкой под винт, кабельным вводом под трубу 1/2'' при заказе:

«Распределитель двухпозиционный взрывозащищенный РДВ-5-01 5Д2.954.042 ТУ».

Назначение

Распределитель двухпозиционный взрывозащищенный РДВ-5 с условным проходом Ду = 15 мм предназначен для управления пневматическими поворотными приводами и цилиндрами в автоматизированных системах управления технологическими процессами.

Распределитель соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Распределитель имеет уровень взрывозащиты «взрывобезопасный», вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1, маркировку взрывозащиты 1ExdIICT6 по ГОСТ Р 51330.0.

Распределитель может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» ПУЭ гл. 7.3 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Распределитель выпускается в различных исполнениях в зависимости от напряжения электрического питания, электро- и пневмомонтажа, указанных в таблице (см. подраздел «Технические данные»).

Конструктивное исполнение распределителя — нормально закрытый (ток открывает).

Распределитель состоит из распределительного и управляющего устройств. Вид управления — электромагнитный.

Схема кинематическая распределителя приведена на рис.1.

Принцип действия распределителя состоит в следующем.

При подаче электрического сигнала на электромагнитную систему якорь занимает крайнее верхнее положение, сопло С4 закрывается, а сопло С3 открывается, соединяя камеру А с камерой Г (см. рис.1).

Под действием давления в камере Г шток 3 перемещается в положение, при котором сопло С1 закрывается, а сопло С2 открывается, при этом камера Б через камеру В сообщается с атмосферой.

При снятии электрического сигнала якорь занимает первоначальное положение, при котором камера А сообщается с камерой Б.

     Конструкция распределителя предусматривает его ручное включение.

Технические характеристики


Конструктивное исполнение

нормально закрытый (ток открывает)

Диапазон рабочих давлений

от 0,1 до 0,8 МПа (от 1,0 до 8,0 кгс/см2)

Условный проход Ду

15 мм

Пропускная способность Кv

2,5 м3

Потребляемая мощность

не более 7 Вт

Условия эксплуатации

— температура окружающей среды от - 50 до +70 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 100 % при 30 °С и более низких температурах с конденсацией влаги.

Степень защиты от проникновения твердых предметов и воды

IP54 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Средний полный срок службы

не менее 12 лет

Ресурс распределителя

1·106 циклов срабатываний

Габаритные размеры

не более 140×110×65 мм

Масса

не более 1,6 кг

Таблица


Шифр
исполнения

Напряжение питания, В

Конструктивные отличия

Тип привода

РДВ-5

24 постоянного тока

Резьбовое присоединение,
клеммная колодка под винт

РДВ-5-01

220 переменного тока

РДВ-5-02

48 постоянного тока

РДВ-5-03

220 постоянного тока

РДВ-5-04

110 постоянного тока

РДВ-5-05

100 переменного тока

РДВ-5-06

100 постоянного тока

РДВ-5-07

24 переменного тока

РДВ-5-08

12 постоянного тока

РДВ-5-09

60 постоянного тока

РДВ-5-10

127 переменного тока

РДВ-5-11

24 постоянного тока

Стыковое присоединение
NAMUR, клеммная колодка
под винт

АТ651, АТ701

РДВ-5-12

Стыковое присоединение
NAMUR, клеммная колодка
с пружинным зажимом

АТ651, АТ701

РДВ-5-13

Резьбовое присоединение,
клеммная колодка
с пружинным зажимом

РДВ-5-11-01

220 переменного тока

Стыковое присоединение
NAMUR, клеммная колодка
под винт

АТ651, АТ701

РДВ-5-11-02

48 постоянного тока

РДВ-5-11-03

220 постоянного тока

РДВ-5-11-04

110 постоянного тока

РДВ-5-11-05

100 переменного тока

РДВ-5-11-06

100 постоянного тока

РДВ-5-11-07

24 переменного тока

РДВ-5-11-08

12 постоянного тока

РДВ-5-11-09

60 постоянного тока

РДВ-5-11-10

127 переменного тока

РДВ-5-12-01

220 переменного тока

Стыковое присоединение
NAMUR, клеммная колодка
с пружинным зажимом

АТ651, АТ701

РДВ-5-12-02

48 постоянного тока

РДВ-5-12-03

220 постоянного тока

РДВ-5-12-04

110 постоянного тока

РДВ-5-12-05

100 переменного тока

РДВ-5-12-06

100 постоянного тока

РДВ-5-12-07

24 переменного тока

РДВ-5-12-08

12 постоянного тока

РДВ-5-12-09

60 постоянного тока

РДВ-5-12-10

127 переменного тока

РДВ-5-13-01

220 переменного тока

Резьбовое присоединение,
клеммная колодка
с пружинным зажимом

РДВ-5-13-02

48 постоянного тока

РДВ-5-13-03

220 постоянного тока

РДВ-5-13-04

110 постоянного тока

РДВ-5-13-05

100 переменного тока

РДВ-5-13-06

100 постоянного тока

РДВ-5-13-07

24 переменного тока

РДВ-5-13-08

12 постоянного тока

РДВ-5-13-09

60 постоянного тока

РДВ-5-13-10

127 переменного тока

Монтаж

Распределитель устанавливают во взрывоопасных зонах непосредственно у пневмопривода, при этом следует руководствоваться гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, действующими «Правилами устройства электроустановок» ПУЭ и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

Распределитель должен быть смонтирован на месте эксплуатации и заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130. Наружный заземляющий зажим распределителя необходимо соединить стальной шиной с общей линией заземления.

Вводное устройство рассчитано на применение кабеля марки МКШ 3×0,75 ГОСТ 10348 с наружным диаметром 7,7 мм.

Монтаж кабеля в распределителях РДВ-5...РДВ-5-10 ведется в газовой трубе диаметром 1/2 дюйма. Газовая труба соединяется с фитингом.

Монтаж кабеля в распределителях исполнений РДВ-5-11...РДВ-5-13-10 ведется в металлорукаве типа РЗ-Ц-10 ТУ 22-5570-83.

Распределители исполнений РДВ-5-11...РДВ-5-12-10, монтируется непосредственно на приводах с использованием комплектов монтажных частей, поставляемых с изделиями.

При монтаже необходимо проверить состояние взрывозащитных поверхностей деталей, подвергаемых разборке (механические повреждения не допускаются).

Монтаж пневматических линий распределителя производится с использованием металлических и полиэтиленовых трубок, рассчитанных на рабочее давление не менее 0,8 МПа (8,0 кгс/см2).

Все технические средства, устанавливаемые в линии питания распределителя, должны иметь условный проход не менее 15 мм. При несоблюдении этих условий распределитель будет неработоспособен в области малых давлений от 0,1 до 0,3 МПа (от 1,0 до 3,0 кгс/см2).

Присоединение внешних коммуникаций — 3 отверстия G½.

Габаритные и установочные размеры распределителя приведены на рис. 2, рис. 3, рис. 4.

Комплектность

В комплект поставки входят:

— распределитель двухпозиционный взрывозащищенный РДВ-5

   (исполнение по заказу)...................................................................................1 шт.

— комплект инструмента и принадлежностей................................................1 компл.

— комплект монтажных частей

   (для исполнений РДВ-5-11… РДВ-5-13-10)................................................1 компл.

— руководство по эксплуатации.......................................................................1 экз.

— этикетка............................................................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4
