УБН-4М - устройство блокировки насосов
Главная / Каталог / Системы блокировки насосов / Устройство блокировки насосов УБН-4М

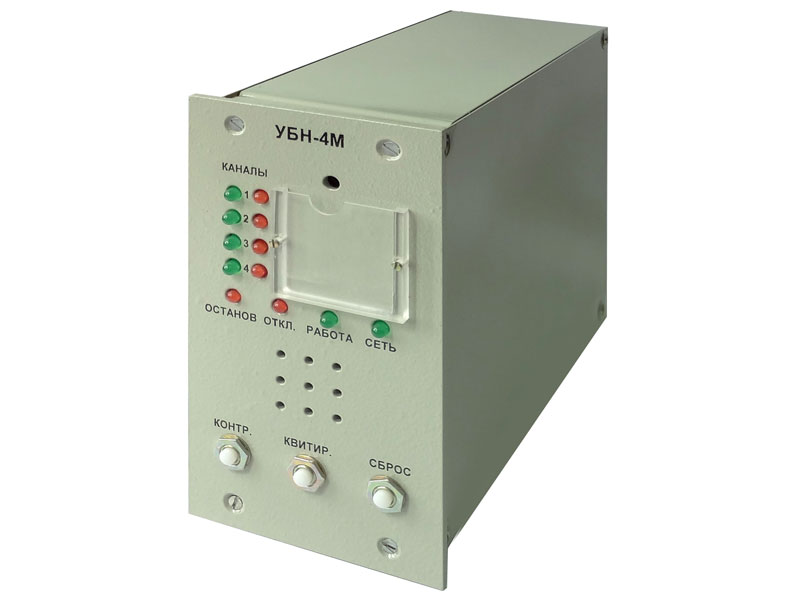

УБН-4М - устройство блокировки насосов

Предназначено для предупредительной противоаварийной сигнализации и защиты по 4 независимым дискретным каналам насосного и другого оборудования.

Имеет:

  • вид взрывозащиты — «искробезопасная электрическая цепь», маркировку взрывозащиты [Exia]IIC;
  • возможность приема сигналов от электроконтактных датчиков, а также от датчиков с двухуровневым токовым сигналом (типа NAMUR DIN 19234);
  • выходной сигнал — размыкание «сухого» контакта на блокировку насоса (агрегата) или без таковой;
  • 4 выходных реле (по каждому каналу свое) и 2 общих на блокировку и сигнализацию (до 220 В, до 2 А);
  • прерывистую звуковую и световую (светодиодную) сигнализацию;
  • возможность работы с внешними приборами световой и звуковой сигнализации;
  • возможность регистрации и архивирования всех аварийных включений датчиков;
  • программирование с отдельного пульта ППУ-1 (поставляется по заказу) или ПЭВМ (интерфейс RS-485, протокол MODBAS) следующих основных параметров:

          — типа датчика (Н. Р. или Н. З.);

          — режима работы выходных реле (с запоминанием или сквозной);

          — влияния канала на общее блокировочное реле;

          — времени задержки входного сигнала, времени задержки включения после пуска насоса;

          — влияния канала на звуковую сигнализацию (отключена/ аварийная/ предупредительная);

          — параметров регистрации и архивирования всех аварийных включений датчиков с фиксацией даты и времени;
    • габаритные размеры — 91×174×303 мм;
    • массу — не более 3 кг.

    Соответствует требованиям ПБ 09-540-03 (ПАЗ).

    Пример записи обозначения устройства при заказе:

    «Устройство блокировки насоса УБН-4М 5Д2.406.024 ТУ».

    Назначение и характеристики

    Устройство блокировки насоса УБН-4М предназначено для приема и логической обработки сигналов от датчиков-реле давления, температуры, уровня и датчиков с двухуровневым токовым сигналом, в том числе типа NAMUR (DIN 19234), согласованных по требованиям взрывозащиты с испытательной организацией, отображения информации и предупреждения оператора световым и звуковым сигналами об отклонении контролируемых параметров от нормы, а также выдачи сигналов для автоматического останова электродвигателя насоса.

    Устройство выполнено на базе микропроцессора и имеет возможность ввода и чтения информации как с пульта программирования устройств ППУ-1, который поставляется по отдельному заказу, так и с ПЭВМ.

    Устройство соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).

    Устройство с входными искробезопасными электрическими цепями уровня «iа» имеет маркировку взрывозащиты [Exia]IIC, выполнено в соответствии с требованиями ГОСТ Р 51330.10.

         Принцип действия устройства основан на преобразовании сигналов, поступающих от датчиков, в сигналы световой, звуковой индикации и сигналы, необходимые для управления исполнительными механизмами.

    Технические характеристики

    Устройство имеет 4 канала, конструктивно состоит из одного блока, который крепится на щите.

    На вход устройства по каждому каналу подключаются электроконтактные датчики с нормально замкнутыми (Н.З.) и нормально разомкнутыми (Н.Р.) контактами, а также датчики с двухуровневым токовым сигналом, в том числе типа NAMUR (DIN 19234). К одному каналу можно подключить несколько электроконтактных датчиков. Устройство выявляет сигнал, пришедший первым.


    Выходная информация устройства — 4 выходных реле (по каждому каналу свое выходное реле с переключающими контактами) и 2 общих реле, управляющих режимами блокировка и сигнализация (до 220 В, до 2 А);
    — световая (светодиодная) сигнализация АВАРИЯ, НОРМА по каждому каналу и общая, позволяющая отображать режимы: останов насоса, отключение блокировки, работа;
    — прерывистый звуковой сигнал (аварийный или предупредительный);
    — разъем для подключения ПЭВМ или ППУ-1 (интерфейс RS-485).
    Элементы управления — кнопки КОНТРОЛЬ, КВИТИРОВАНИЕ, СБРОС, расположенные на передней панели;
    — тумблер БЛОКИРОВКА (на задней панели);
    — контакты для подключения внешней кнопки СТАРТ на разъеме ВЫХОДЫ (на задней панели).
    Программирование — типа датчика (Н.Р. или Н.З.);
    — режима работы выходных реле (с запоминанием или сквозной);
    — влияния канала на общее блокировочное реле;
    — номера реле от 1 до 4;
    — времени включения с задержкой от 0 до 900 с после замыкания контактов СТАРТ разъема ВЫХОДЫ;
    — времени задержки входного сигнала от 0 до 900 с;
    — включения и отключения общего реле;
    — влияния канала на звуковую сигнализацию (отключена, включена аварийная или предупредительная);
    — разрешения записи в журнал аварийных срабатываний канала с фиксацией даты и времени;
    — разрешения записи в журнал перехода канала в норму с фиксацией даты и времени.
    Устройство фиксирует до 999 аварийных и нормальных срабатываний по кольцевой схеме;
    — программирование осуществляется с помощью ПЭВМ или пульта ППУ-1.
    Длина линии связи УБН-4М с ПЭВМ или ППУ-1 до 1000 м
    Длина линии связи между УБН-4М и датчиками до 1000 м (при этом макс. емкость линии связи С0 — не более 0,1 мкФ, макс. индуктивность L0 — не более 1,0 мГн, макс. сопротивление R0 — не более 1,0 кОм.)
    Дистанционное управление через ПЭВМ или пульт ППУ-1 (при этом можно осуществлять: квитирование, сброс, контроль, пуск, стоп, перезапуск и другие режимы)
    Питание от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц
    Потребляемая электрическая мощность не более 15 В•А
    Условия эксплуатации — температура окружающего воздуха от 10 до 35 °С;
    — атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
    — относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги.
    Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150
    Степень защиты от проникновения твердых предметов IP20 по ГОСТ 14254
    Средняя наработка до отказа не менее 292000 ч
    Средний полный срок службы не менее 12 лет
    Габаритные размеры 91×174×303 мм
    Масса не более 3 кг

    Монтаж

    Устройство устанавливается в помещении вне взрывоопасных зон и монтируется на щите.

    При монтаже необходимо руководствоваться надписями на устройстве, гл. 3.4 ПЭЭП «Правил эксплуатации электроустановок потребителей».

    В помещении КИПиА должна отсутствовать ощутимая вибрация. Вблизи места расположения устройства не допускается наличие установок, создающих сильные электромагнитные поля.

    Длина линии связи, соединяющей устройство с датчиком, не должна превышать 1000 м, с параметрами С0 ≤ 0,1 мкФ, L0 ≤ 1,0 мГн, R0 ≤ 1,0 кОм.

    Монтаж входных и выходных внешних цепей осуществляется медным многожильным проводом сечением 0,2—1,0 мм2.

    Вырез в щите для установки устройства должен быть размером В=84 мм, Н=168 мм. Устройство к щиту крепится при помощи двух кронштейнов.

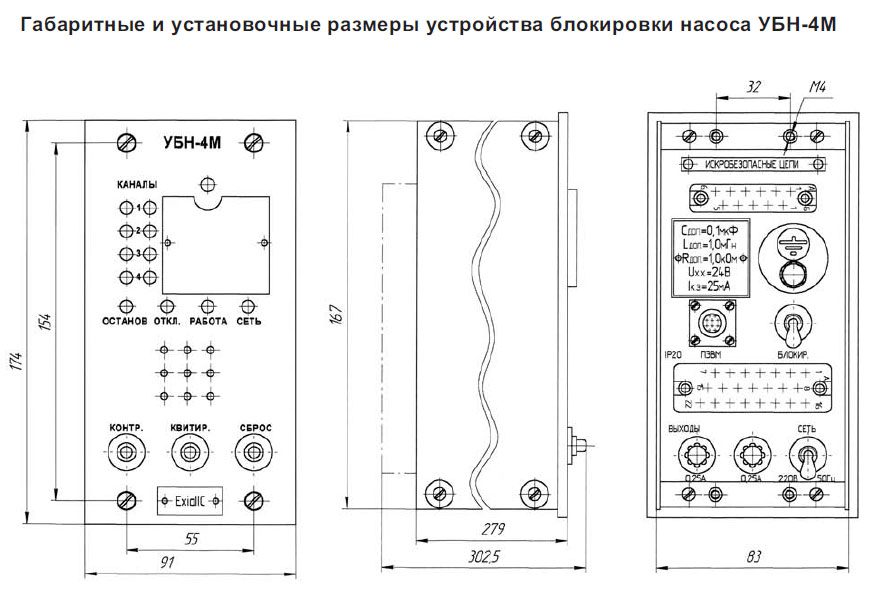

    Габаритные и установочные размеры устройства приведены на рис. 1.

    При монтаже устройства должны быть проверены надежность заземления устройства на щите и самого щита, пломбирование изделия, наличие условных знаков искробезопасности.

         Схема внешних соединений устройства приведена на рис. 2.

    Комплектность

    В комплект поставки входят:

    — устройство УБН-4М.......................................1 шт.
         — комплект запасных частей.............................1 компл.
         — комплект монтажных частей.........................1 компл.
         — руководство по эксплуатации.......................1 экз.
         — паспорт............................................................1 экз.

    Схемы

    Рисунок 1 Рисунок 2

    Применение

    Применение

    Oтзывы

    Отзывы

    Сертификат предоставляется по запросу. Отправьте заявку в отдел маркетинга по адресу oao-avt@yandex.ru, sale@oavt.ru или позвоните по телефону +7 (473) 202-97-37.
