Система контроля частоты вращения СКЧВ-1

Система контроля частоты предназначена для контроля частоты вращения подвижных элементов технологических агрегатов и выдачи световой сигнализации и управляющего сигнала на исполнительное устройство. Система состоит из модуля сигнально-блокировочного искробезопасного МСБИ-2-60-Ч и двух датчиков положения индуктивных ДПИ-1.

 Имеет:

  • диапазон контроля частоты вращения от 2 до 1000 Гц;
  • погрешность контроля частоты — 15 %;
  • два независимых канала с программируемым алгоритмом работы;
  • одну или две частотные уставки в диапазоне контроля частоты (на каждый канал).

 Пример записи обозначения системы при заказе:

      «Система контроля частоты вращения СКЧВ-1».

Назначение

Система контроля частоты вращения СКЧВ-1 (в дальнейшем — система) предназначена для контроля частоты вращения подвижных элементов технологических агрегатов химической, нефтехимической, пищевой и других отраслей промышленности и выдачи световой сигнализации и управляющего сигнала на исполнительное устройство.

Система может преобразовывать значения частоты вращения в унифицированные токовые сигналы для последующей обработки.

Система соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодна для использования в системах противоаварийной автоматической защиты (ПАЗ).

     Система состоит из модуля сигнально-блокировочного искробезопасного МСБИ-2-60-Ч и двух датчиков положения индуктивных ДПИ-1.

Технические характеристики

Система контроля частоты вращения СКЧВ-1 имеет два независимых канала с программируемым алгоритмом работы, обеспечивающих контроль частоты вращения подвижных элементов оборудования в диапазоне от 2 до 1000 Гц с погрешностью 5 %.

     Канал контроля частоты вращения состоит из:
  • датчика ДПИ-1, установленного вблизи подвижных элементов оборудования;
  • одного канала модуля МСБИ-2-60-Ч.

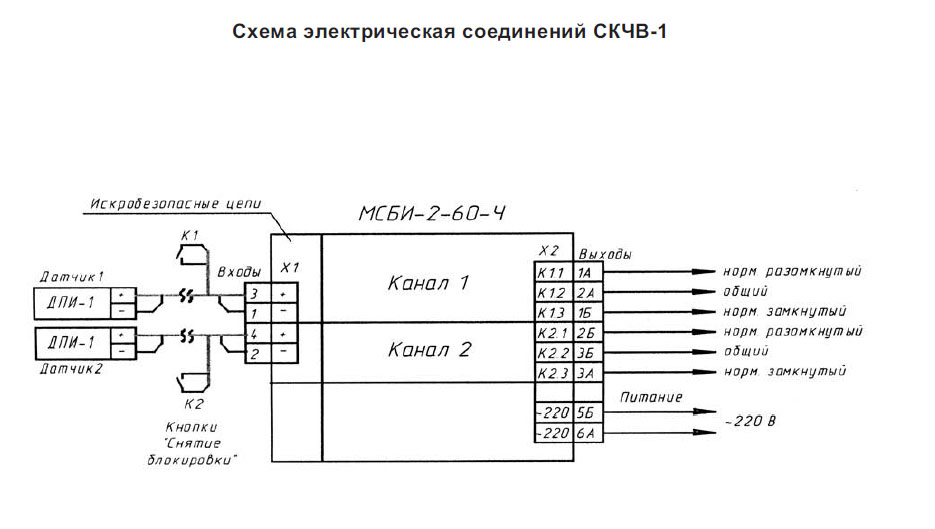

Схема электрических соединений системы приведена на рис. 1.

Датчик преобразует частоту вращения оборудования в частотный электрический сигнал, поступающий на вход модуля.

По каждому каналу модуля МСБИ-2-60-Ч устанавливаются одна или две частотных уставки в диапазоне контроля частоты.

При превышении частоты электрического сигнала, поступающего от датчика, значения уставки включается электромагнитное реле, блокирующее электрические цепи оборудования.

      Выключение реле происходит одним из трех способов по выбору заказчика:

  • при понижении частоты сигнала от датчика до значения второй уставки;
  • при выключении и последующем включении питания модуля;
  • при закорачивании выходной цепи датчика.

Предельная длина линии связи между датчиками и модулем — не более 500 м.

В модуль МСБИ-2-60-Ч программируется алгоритм контроля частоты, работа которого определяется параметрами системы контроля частоты.

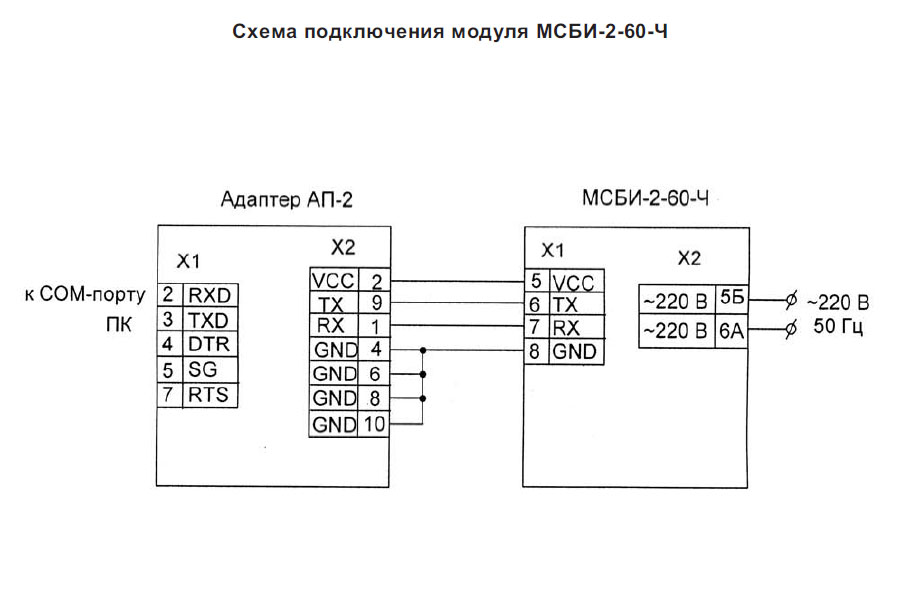

Алгоритм программируется на персональном компьютере, через сетевой адаптер АП-2. Схема подключения модуля для программирования приведена на рис. 2.

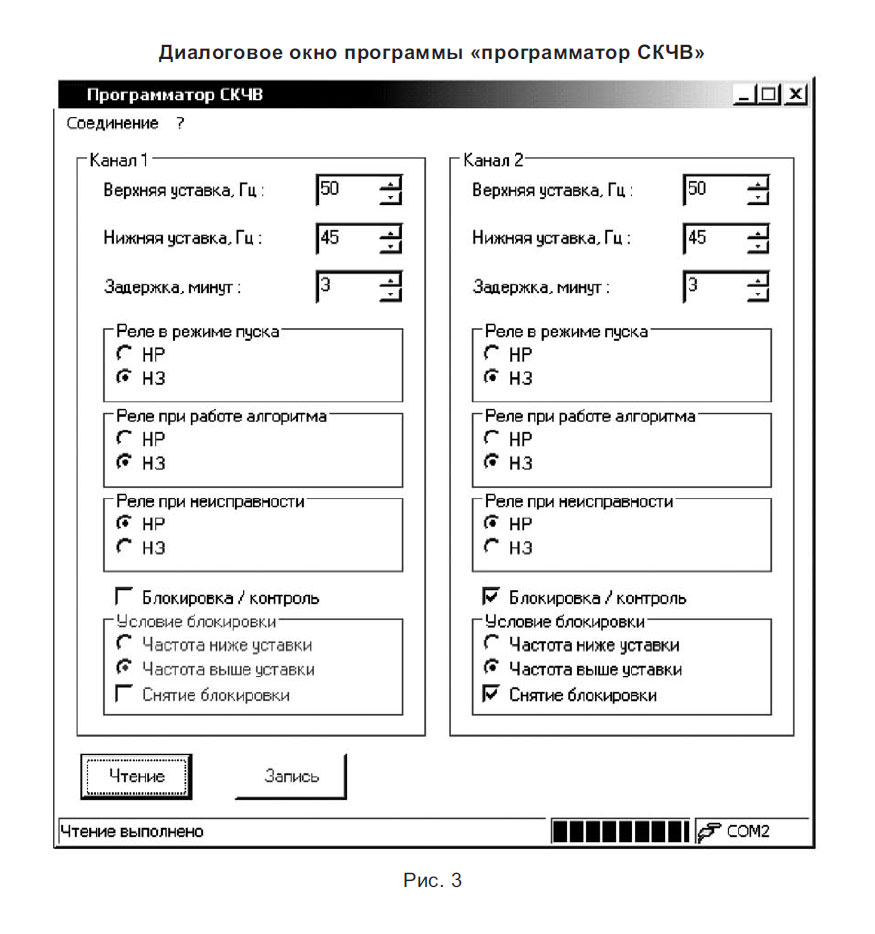

По каждому каналу в диалоговом режиме устанавливаются параметры, указанные на рис. 3.

При включении питания модуль МСБИ-2-60-Ч загружает параметры системы контроля частоты вращения, записанные в энергонезависимой памяти. По каждому из каналов загружаются следующие параметры:

  • значение уставок «Верхняя уставка», «Нижняя уставка»;
  • временная «Задержка» включения блокировки;
  • режим работы канала «Блокировка / контроль»;
  • состояние выходного «Реле в режиме пуска»;
  • состояние выходного «Реле при работе алгоритма»;
  • состояние выходного «Реле при неисправности».

Монтаж

Датчики ДПИ-1 устанавливаются во взрывоопасной зоне и соединяются с модулем МСБИ-2-60-Ч, установленным вне взрывоопасной зоны в закрытом помещении на щите или панели.

При монтаже необходимо руководствоваться надписями на модуле, гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

Электромонтаж датчиков ДПИ-1 производится двухпроводным кабелем типа МКШ 2×0,35 ГОСТ 10348 в соответствии со схемой соединений, приведенной на рис. 1.

Сетевые провода и провода коммутируемых цепей должны прокладываться отдельно от проводов искробезопасной цепи. Использование одного кабеля для искробезопасных и искроопасных цепей не допускается.

ДПИ-1-18 устанавливается на расстоянии не более 4 мм, ДПИ-1-12 — не более 3 мм от вращающихся элементов оборудования.

     Подробные описания работы датчиков ДПИ-1 и модуля МСБИ-2-60-Ч приведены в данном каталоге.

Комплектность

В комплект поставки системы СКЧВ-1 входят:

— модуль МСБИ-2-60-Ч..........................................1 шт.

— датчик ДПИ-1.......................................................2 шт.

— руководство по эксплуатации СКЧВ-1..............1 экз.
