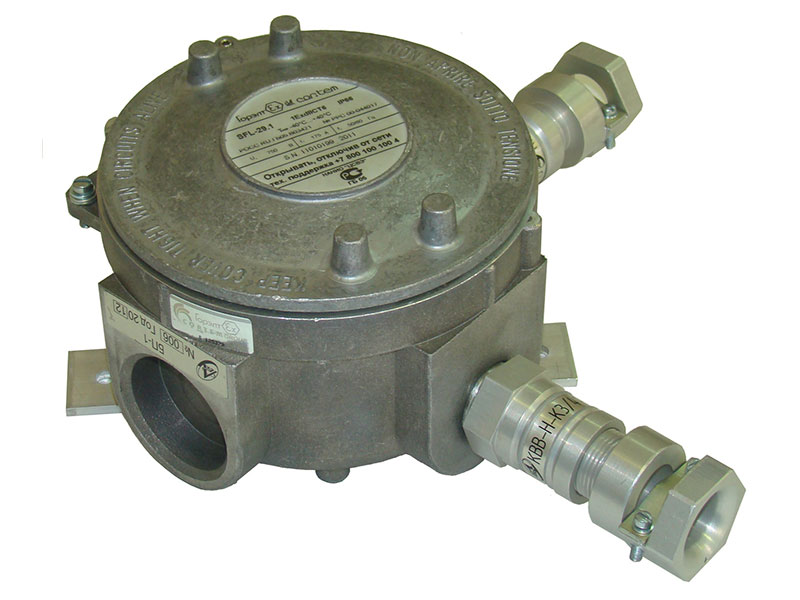

Блок питания взрывозащищенный БП-1
Блок питания взрывозащищенный БП-1

Предназначен для питания электронных устройств стабилизированными напряжениями постоянного тока от однофазной сети переменного тока 220 В, 50 Гц в системах противоаварийной защиты, сигнализации и управления на предприятиях, связанных с производством взрыво- и пожароопасных продуктов.

 Имеет:

  • три выхода постоянного тока напряжением 24 В ±1%, гальванически изолированные от сети и между собой. Выход 1 - стабилизированный источник напряжения (с Iном=2,5 А), выходы 2 и 3 – стабилизированные источники тока (с Iном=30±1 мА);
  • защиту от перегрузки и короткого замыкания по выходу 1 с самовосстановлением работы после устранения причины срабатывания защиты;
  • питание от сети переменного тока напряжением от 150 до 250В, 50 Гц;
  • потребляемую мощность — не более 60 Вт;
  • вид взрывозащиты — «взрывонепроницаемая оболочка», маркировку взрывозащиты 1ЕхdIIСТ6;
  • вид климатического исполнения — УХЛ1.1 (от - 35 до + 70 °С);
  • габаритные размеры — не более 233×233×114 мм;
  • массу — не более 2,5 кг.

Пример записи обозначения блока питания при заказе:
     «Блок питания взрывозащищенный БП-1 5Д2.087.077 ТУ».

Назначение и характеристики

  • Блок питания БП-1 представляет собой стационарное изделие непрерывного действия, предназначен для работы в системах противоаварийной защиты, сигнализации и управления на предприятиях химической, нефтехимической и других отраслей промышленности, связанных с производством взрыво- и пожароопасных продуктов.
  • Блок соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).
  • Блок имеет уровень взрывозащиты «взрывобезопасный», вид взрывозащиты — «взрывонепроницаемая оболочка», маркировку 1ЕхdIIСТ6, соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.1 и может быть установлен во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13.
  • Блок предназначен для питания электронных устройств стабилизированными напряжениями постоянного тока от однофазной сети переменного тока 220 В, 50 Гц.
  • Блок имеет три выхода постоянного тока напряжением 24 В, гальванически изолированные от сети и между собой.
  • Сопротивление изоляции «вход»/«выход»/«заземление» — не менее 20 МОм. Стойкость изоляции при приложении испытательного напряжения 1,5 кВ частотой 45-65 Гц – не менее 1 минуты.

Технические характеристики


Характеристики выходов

Выход 1 (разъем Х4) - стабилизированный источник напряжения:
— напряжение постоянного тока 24 В ± 1 %;
— номинальный выходной ток 2,5 А;
— нестабильность выходного напряжения источника от изменения входного напряжения - не более ± 1 %;
— нестабильность выходного напряжения источника от изменения выходного тока от 0,1 до 2,5 А - не более ± 1 %;
— амплитуда пульсаций выходного напряжения - не более 150 мВ;
— защита от перегрузки и короткого замыкания с самовосстановлением работы после устранения причины срабатывания защиты.

Выход 2 и Выход 3 (разъем Х2) - стабилизированные источники тока:
— напряжение постоянного тока 24 В ± 1 %;
— выходной ток (30 ± 1) мА.

Питание от сети с напряжением (~150…250) В, частотой (50 ± 1) Гц
Потребляемая электрическая мощность
не более 60 В•А
Условия эксплуатации — температуре окружающего воздуха от - 35 до + 70 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);
— относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги;
— допустимая вибрация в месте установки блока — частотой от 5 до 25 Гц с амплитудой смещения 0,1 мм.
Вид климатического исполнения УХЛ1.1 по ГОСТ 15150
Степень защиты от проникновения твердых предметов IP66 по ГОСТ 14254
Средняя наработка до отказа не менее 100000 ч
Средний полный срок службы не менее 12 лет
Габаритные размеры 486×238×70 мм
Масса не более 2,5 кг

Монтаж

Блок имеет герметичный металлический корпус. Блок устанавливается во взрывоопасной зоне. При монтаже необходимо руководствоваться надписями на модуле, гл. 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП и другими нормативно-техническими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

Вводные устройства блока рассчитаны на применение кабелей МКШ ГОСТ 10348 с наружным диаметром 9...12 мм (выход 2, выход 3, выход 4) и диаметром 6...9 (сетевое питание Х1).

Клеммная колодка с пружинными контактами типа WAGO рассчитана на соединение жил кабелей сечением не более 2,5 мм.

Электромонтаж блока ведется в соответствии с требованиями ПУЭ, ГОСТ Р 51330.13 согласно схемы электрических соединений, приведенной на рис. 3.

Конструктивно предусмотрена возможность монтажа кабеля в металлорукаве РЗ-Ц-15 ТУ 22-5570-83.

Блок должен быть заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130.

     Крепление блока осуществляется двумя болтами или винтами М6.

Комплектность

     В комплект поставки блока входят:
     — блок питания БП-1...................................1 шт.
     — руководство по эксплуатации.................1 экз.
     — паспорт......................................................1 экз.
