Наименование типа
термоэлектрического
преобразователя
ГОСТ Р 8.585

Пределы диапазона
измерений, °С

Предел допускаемой
основной приведенной
погрешности,
%

нижний

верхний

ТХК(L)

0

+800

0,25

ТХА(К)

0

+1300

ТПП(R)

0

+1700

ТПП(S)

0

+1700

ТЖК(J)

0

+1200

ТМК(T)

0

+400

ТХКн(Е)

0

+1000

ТНН(N)

0

+1300

ТВР(А1)

0

+2500

Наименование
источника сигнала
ГОСТ 26.011

Пределы диапазона
измерений, °С

Предел допускаемой
основной приведенной
погрешности,
%

нижний

верхний

Напряжение    (0—1) В

0

1,0

0,25

Напряжение (0—10) В

0

10

Ток (0—20) мА

0

20

Наименование типа
электрического
преобразователя
ГОСТ Р 8.585

Пределы диапазона
измерений, °С

Предел допускаемой
основной приведенной
погрешности,
%

нижний

верхний

ТСП 1П (Pt 1)
W₁₀₀ = 1,3910

-100

+1100

0,25

ТСП 10П (Pt 10)
W₁₀₀ = 1,3910

-230

+1100

ТСП 50П (Pt 50)
W₁₀₀ = 1,3910

-250

+1100

ТСП 100П (Pt 100)
W₁₀₀ = 1,3910

-260

+1100

ТСП 500П (Pt 500)
W₁₀₀ = 1,3910

-260

+1100

ТСП 1П (Pt 1)
W₁₀₀ = 1,3850

-120

+850

ТСП 10П (Pt 10)
W₁₀₀ = 1,3850

-200

+850

ТСП 50П (Pt 50)
W₁₀₀ = 1,3850

-200

+850

ТСП 100П (Pt 100)
W₁₀₀ = 1,3850

-200

+850

ТСП 500П (Pt 500)
W₁₀₀ = 1,3850

-200

+850

ТСМ 10М (Cu 10)
W₁₀₀ = 1,4280

-200

+200

ТСМ 50М (Cu 50)
W₁₀₀ = 1,4280

-200

+200

ТСМ 100М (Cu 100)
W₁₀₀ = 1,4280

-200

+200

ТСМ 10М (Cu 10)
W₁₀₀ = 1,4260

-50

+200

ТСМ 50М (Cu 50)
W₁₀₀ = 1,4260

-50

+200

ТСМ 100М (Cu 100)
W₁₀₀ = 1,4260

-50

+200

ТСН 100Н (Ni 100)
W₁₀₀ = 1,6170

-60

+180

Характеристики модулей

(8-канальные)

— модули дискретных вводов МДВ-1, МДВ-2 принимают сигналы от электроконтактных датчиков и датчиков с двухуровневыми токовыми сигналами, подключенных по двухпроводной схеме:

   •  менее 1 мА — активирован;

   •  более 2,2 мА — не активирован;

   •  для электроконтактных датчиков — U ≤ 24 В, I ≤ 10 мА;

— модуль полупроводниковых реле МПР-1 коммутирует напряжение переменного тока 60 В < U <  250 В, ток I <  3 А;

— модуль аналоговых входов МАВ-1 имеет 4 искробезопасных выхода для питания датчиков с унифицированными токовыми сигналами;

— модуль аналоговых выходов МВА-1 выдает сигналы 0…5 мА, 0…20 мА, 4…20 мА, 0…5 В (выбор диапазона осуществляется программно). Сопротивление нагрузки каждого канала при выходном токовом сигнале — не более 450 Ом, а при выходном сигнале напряжения — не менее 2 кОм;

— модуль управления световой индикацией МУИ-1 выдает сигналы управления по RS-485 внешним 8-канальным световым табло со следующими параметрами:

   • скорость обмена — не менее 19200 бод;

   • максимальная длина линии связи — 1000 м;

   • максимальное количество световых табло — 32;

Выходная информация

— аналоговые и релейные сигналы для управления исполнительными механизмами;

— выходы RS-485 для управления внешней индикацией (рекомендуется использование табло ТС-3);

— индикация режимов:

  • ДИАГНОСТИКА — зеленый цвет индикатора;

  • НЕИСПРАВНОСТЬ — красный цвет индикатора;

  • РАБОТА — зеленый цвет индикатора;

  • АВАРИЯ — красный цвет индикатора с частотой 2 Гц,

     предупредительная сигнализация - с частотой 1 Гц.

— отображение на символьном индикаторе текущего значение времени и даты, результатов измерений и расчетов;

— внутренняя звуковая сигнализация при приходе аварийного сигнала. Выключение осуществляется кнопкой КВИТИР.

Параметры преобразования

— предел допускаемой основной приведенной погрешности преобразования входного сигнала в выходной равен ± 0,25 %;

— время установления показаний — 0,1 с.

Программные функции

— программирование контроллеров с передней панели на подмножестве языка функциональных блоков (FBD - Functional Block Diagram),  удовлетворяющего  международному  стандарту  IES-1131-3.

— логическое отрицание, логическое И, логическое ИЛИ, логическое исключающее ИЛИ дискретных величин;

— сравнение аналогового значения с уставкой;

— сложение, вычитание, умножение, деление аналоговых величин;

— задержка включения дискретного сигнала в пределах от 0 до 6553 с;

— запоминание включения, запоминание выключения дискретной величины;

— связь с ПЭВМ осуществляется через интерфейс  RS-485 со стандартным протоколом обмена MODBUS (скорость обмена — не менее 19200 бод);

— установленные программы сохраняются при выключении питания и могут быть защищены от несанкционированного доступа.

Журнал

(энергонезависимый)

— регистрация и архивирование в журнале моментов выхода сигнала первичных преобразователей за пределы уставок;

— регистрация и хранение в пямяти до 131040 дискретных и аналоговых значений (по уставкам) по кольцевой схеме;

Длина линии связи ПТКАЗ с ПЭВМ

до 1000 м

Длина линии связи между ПТКАЗ и датчиками/преобразователями

до 1000м / до 600 м (при этом сопротивление каждого провода линии связи для трехпроводной схемы подключения — не более 60 Ом, для четырехпроводной схемы  — не более 600 Ом; разность сопротивлений проводов для трехпроводной схемы подключения — не более, чем на 0,1 Ом).

Длина линии связи между

ПТКАЗ и устройствами

внешней индикации

до 1000м (по интерфейсу RS-485)

Дистанционное управление

не предусмотрено

Питание

от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц

Потребляемая электрическая мощность

не более 35 В·А

Условия эксплуатации

— температура окружающего воздуха от 10 до 35 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
— относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги.

Степень защиты от проникновения твердых предметов

IP20 по ГОСТ 14254

Ресурс срабатываний

для каждого канала

не менее 3000 циклов

Средняя наработка до отказа

не менее 292000 ч

Средний полный срок службы

не менее 12 лет

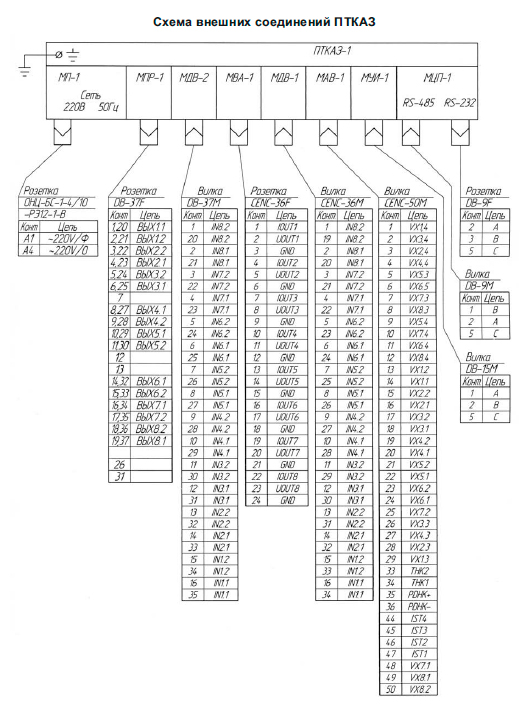

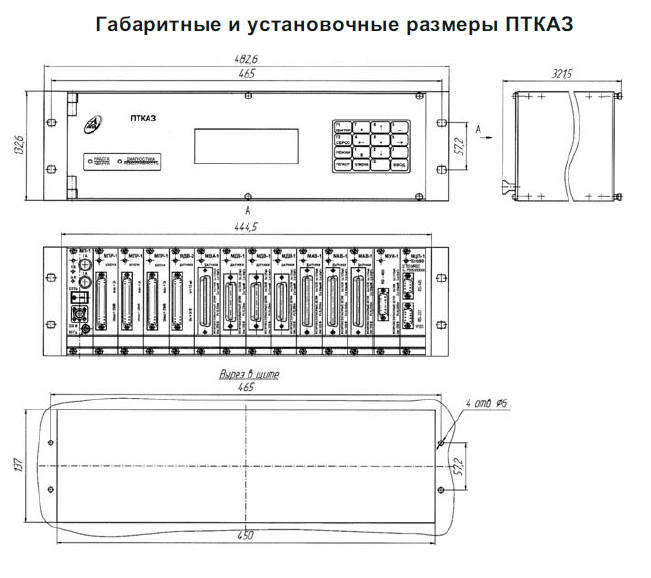

Габаритные размеры

ПТКАЗ-1 — 483×133×322 мм

ПТКАЗ-2 — 270×133×322 мм

Масса

не более 6,5 кг
