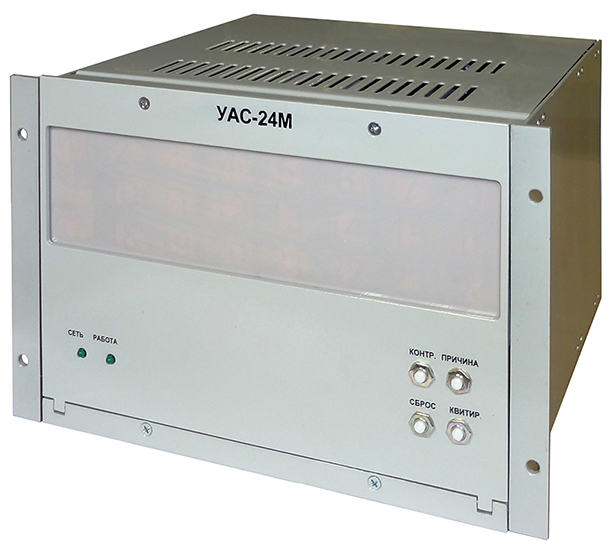

УАС-24М - устройство аварийной сигнализации

Предназначено для предупредительной противоаварийной сигнализации по 24 независимым дискретным каналам.


УАС-24М имеет:

  • возможность приема сигналов от электроконтактных датчиков, а также от датчиков с двухуровневым токовым сигналом (типа NAMUR DIN 19234);
  • прерывистую звуковую и световую внутреннюю и внешнюю сигнализацию;
  • контакты для подключения ПЭВМ (интерфейс RS-485), обмен по протоколу MODBUS;
  • гибкое программирование с передней панели времени задержки входного сигнала, типа датчика (нормально разомкнутый или нормально замкнутый);
  • вид взрывозащиты — «искробезопасная электрическая цепь», маркировку взрывозащиты [Exia]IIC;
  • габаритные размеры — 326×212×330 мм;
  • массу — не более 10 кг.

 Соответствует требованиям ПБ 09-540-03 (ПАЗ).
      Пример записи обозначения устройства при заказе:

      «Устройство аварийной сигнализации УАС-24М 5Д2.406.018 ТУ».

Назначение

Устройство аварийной сигнализации УАС-24М от производителя "Автоматика" предназначено для приема и логической обработки сигналов от двухпозиционных датчиков, отображения информации, предупреждения оператора световым и звуковым (внутренним и внешним) сигналами об отклонении контролируемых параметров от нормы, выдачи сигналов информации на ПЭВМ (интерфейс RS-485).

Устройство соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригодно для использования в системах противоаварийной автоматической защиты (ПАЗ).

Устройство выполнено на базе однокристальной микро-ЭВМ и является многоканальным, щитового исполнения, непрерывного действия с видом взрывозащиты «искробезопасная электрическая цепь» с входными искробезопасными цепями уровня «ia» и имеет маркировку взрывозащиты [Exia]IIC.

Устройство может работать с электроконтактными датчиками обыкновенного исполнения, удовлетворяющими требованиям ГОСТ Р 51330.10 и п. 7.3.72 ПУЭ, а также другими датчиками, согласованными по требованиям взрывозащиты с испытательной организацией, устанавливаемыми во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ, и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

     Принцип действия устройства основан на преобразовании сигналов, поступающих от электроконтактных датчиков, а также датчиков с двухуровневым токовым сигналом, в том числе типа NAMUR (DIN 19234), в сигналы световой и звуковой сигнализации и сигналы, необходимые для управления внешним световым табло.

Технические характеристики

Устройство УАС-24М имеет 24 канала, конструктивно состоит из одного блока, который крепится на щите.

Каждый канал устройства принимает сигналы от датчиков с нормально разомкнутыми (Н.Р.) или нормально замкнутыми (Н.З.) контактами, а также от датчиков с двухуровневым токовым сигналом, в том числе типа NAMUR (DIN 19234), выдает световые и звуковые сигналы от срабатывания датчика и выдает сигналы на внешнее световое табло. К одному каналу можно подключить несколько датчиков с электроконтактными выходами.

Для увеличения количества контролируемых параметров технологического оборудования устройство позволяет работать в группе с другими аналогичными устройствами, объединенными в систему. Управление системой осуществляется через ЭВМ. Максимальное число устройств при объединении — 32.

Связь IBM PC с сетью интерфейса RS-485 осуществляется через СОМ-порт с помощью адаптера RS-232/RS-485. Устройство имеет стандартный протокол MODBUS.

Устройство имеет гибкое программное обеспечение, что позволяет изменять алгоритм его работы по желанию заказчика и адаптировать его к другим протоколам и интерфейсам связи.

     Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150.

Выходная информация устройства

— прерывистая (внутренняя и внешняя) световая сигнализация по каждому каналу;
— прерывистый звуковой сигнал;
— контакты для подключения выносных дублирующих кнопок КОНТРОЛЬ, КВИТИРОВАНИЕ, ПРИЧИНА и СБРОС. Выносные кнопки устанавливаются на расстоянии до 50 м от устройства;
— контакты для подключения внешних устройств световой и звуковой сигнализации, устанавливаемых на расстоянии до 300 м;
— контакты для подключения персональной ЭВМ (интерфейс RS-485).

Параметры внешней сигнализации — внешняя звуковая (элементы устройства, питающиеся переменным или постоянным напряжением от 12 до 220 В при токе от 0,05 до 2,0 А);
— внешняя световая (лампы накаливания, которые питаются от внутреннего источника питания напряжением 24 В при токе до 0,1 А).
Программирование
— программирование типа датчика, подключаемого на вход (Н.Р. или Н.3.), запоминание подключаемого типа датчика в случае отключения питания;
— программирование времени задержки входного сигнала от 2 до 255 с по каждому каналу для защиты от кратковременного срабатывания, запоминание и проверка установленного времени задержки в условиях непрерывной работы устройства;
— программирование двух видов сигнализаций - аварийной и технологической, которые отличаются частотой прерывания звука и частотой мигания световой ячейки;
— программирование адреса устройства, работающего в сети (от 0 до 127);
— программирование осуществляется с помощью кнопок, расположенных на передней панели.
Длина линии связи УАС-24М с ПЭВМ до 1200 м
Длина линии связи между УАС-24М и датчиками до 1000м (при этом макс. емкость линии связи С0 — не более 0,1 мкФ, макс. индуктивность L0 — не более 1,0 мГн, макс. сопротивление R0 — не более 1,0 кОм)
Пульт дистанционного управления подключение предусмотрено
Питание от сети с напряжением (~220 ± 10 % ) В,  частотой (50 ± 1) Гц
Потребляемая электрическая мощность не более 70 В*А
Условия эксплуатации: — температура окружающего воздуха от 10 до 35 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
— относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги.
Степень защиты от проникновения твердых предметов IP20 по ГОСТ 14254
Средняя наработка до отказа не менее 292000 ч
Средний полный срок службы не менее 12 лет
Габаритные размеры 326×212×330 мм
Масса не более 10 кг

Монтаж

Устройство УАС-24М устанавливается в помещениях вне взрывоопасных зон и монтируется на щите.

При монтаже необходимо руководствоваться надписями на устройстве, гл. 3.4 ПЭЭП «Правил эксплуатации электроустановок потребителей».

В помещении КИПиА должна отсутствовать ощутимая вибрация. Вблизи места расположения устройства не допускается наличие установок, создающих сильные электромагнитные поля.

Монтаж входных и выходных внешних цепей осуществляется медным проводом сечением 0,2—1,0 мм2.

Длина линии связи, соединяющей устройство с датчиками, не должна превышать 1000 м.

Необходимо проверить надежность заземления устройства на щите и самого щита, пломбирование изделия и его элементов, наличие условных знаков искробезопасности.

Вырез в щите должен соответствовать рис. 1 (см. раздел «Схемы»). Крепление устройства к щиту осуществляется при помощи четырех болтов.

     Монтаж производится по схеме рис. 2 (см. раздел «Схемы»).

Комплектность

В комплект поставки входят:

— устройство УАС-24М...........................1 шт.

— комплект запасных частей...................1 компл.

— комплект монтажных частей...............1 компл.

— комплект принадлежностей................1 компл.

— руководство по эксплуатации.............1 экз.

     — паспорт..................................................1 экз.
