Датчик пламени оптический взрывозащищенный ДПО-1

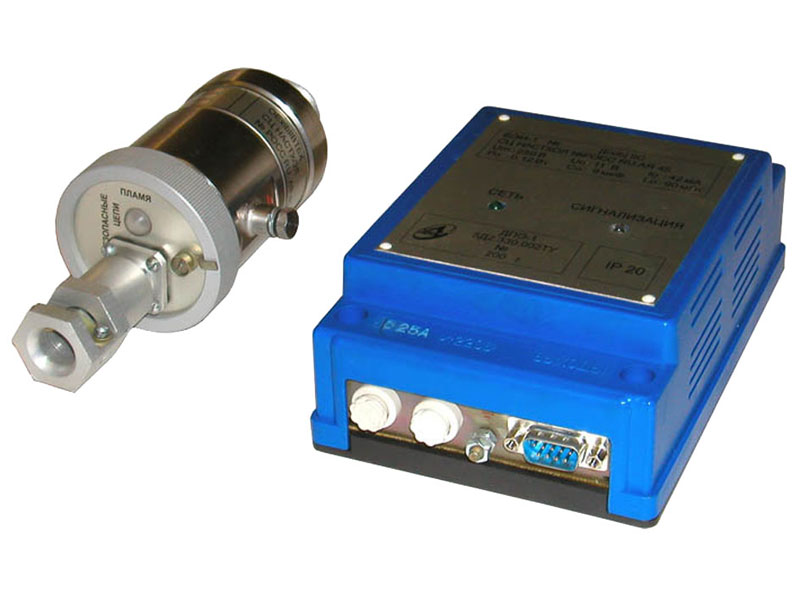

Предназначен для контроля отсутствия или наличия пламени в горелочных устройствах и выдачи сигналов (световых и контактов реле) для систем автоматики промышленного энергетического оборудования. Состоит из электронного блока БЭИ-1 и оптического индикатора пламени ИПО-1.

     Обеспечивает:
  • преобразование сигнала от датчика в дискретный сигнал;
  • световую сигнализацию питания и отсутствия или наличия пламени;
  • контроль обрыва линии связи между ИПО-1 и БЭИ-1.

      Имеет:

  • время срабатывания — 1 с;
  • выходной сигнал — 2 группы переключающих контактов для коммутации цепей переменного тока напряжением 250 В при токе до 2 А;
  • маркировку взрывозащиты: индикатора ИПО-1 — 1ExibIIBT5X, электронного блока — [Exib]IIB;
  • питание от сети переменного тока напряжением 220 В, 50 Гц;
  • потребляемую электрическую мощность — не более 5 В·А;
  • степень защиты от пыли и воды: индикатора ИПО-1 — IP54, электронного блока — IP20;
  • габаритные размеры, не более:
  • — блока БЭИ-1 — 179×112×59 мм;
    — индикатора ИПО-1 — 135×74×64 мм;

  • массу, не более
  • — блока БЭИ-1 — 0,4 кг;
    — индикатора ИПО-2 — 0,5 кг.

Пример записи обозначения датчика при заказе:

     «Датчик пламени оптический ДПО-1 5Д2.330.002 ТУ».

Назначение

Датчик пламени оптический ДПО-1 (далее по тексту — датчик) предназначен для контроля отсутствия или наличия пламени в горелочных устройствах и выдачи сигналов (световых и контактов реле) для систем автоматики промышленного энергетического оборудования.

Датчик соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03.

Применение датчика возможно для горелочных устройств с газообразным и жидким видами топлива.

Датчик представляет собой промышленный стационарный автоматический прибор и состоит из индикатора пламени оптического ИПО-1 и блока электронного искрозащищенного БЭИ-1, являющегося источником питания для индикатора ИПО-1.

Блок БЭИ-1 по выходным электрическим цепям выполнен с уровнем взрывозащиты «ib», имеет маркировку взрывозащиты [Exib]IIВ, соответствует ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон.

Индикатор ИПО-1 имеет маркировку взрывозащиты 1ExibIIBT5X и может устанавливаться во взрывоопасных зонах.

     Принцип действия датчика пламени основан на преобразовании пульсационной составляющей излучения пламени в выходные сигналы.

Технические характеристики

      ДПО-1 обеспечивает:

  • преобразование сигнала от ИПО-1 в дискретный сигнал (переключающий контакт реле);
  • световую сигнализацию наличия и отсутствия пламени (при наличии пламени светодиод СИГНАЛИЗАЦИЯ на БЭИ-1 включается желтым светом, на ИПО-1 светодиод включается желтым светом, при отсутствии пламени — на БЭИ-1 красным, на ИПО-1 светодиод отключен);
  • контроль обрыва линии связи между БЭИ-1 и ИПО-1, светодиод СИГНАЛИЗАЦИЯ не горит.

      Электрические параметры искробезопасных цепей датчика ДПО-1:

  • максимальное выходное постоянное напряжение Uo на соединительном устройстве искробезопасной цепи — не более 11 В;
  • максимальный выходной постоянный ток Io, протекающий в соединительном устройстве искробезопасной цепи — не более 42 мА;
  • максимальная электрическая мощность Ро на выходе искробезопасной цепи — не более 0,12 Вт;
  • максимальное напряжение Um, приложенное к соединительному устройству искроопасной цепи, — не более 250 В;
  • максимальная емкость Со — не более 9 мкФ;
  • максимальная индуктивность Lо — не более 90 мГн.

Время срабатывания

не более 1 с

Выходы

2 релейных переключающих контакта для подключения внешней сигнализации и управления

Коммутационные характеристики выходных реле

цепи переменного тока напряжением до 250 В, ток до 2,0 А

Длина линии связи между блоком БЭИ-1 и индикатором ИПО-1

до 200 м

Питание

от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц

Потребляемая электрическая мощность

не более 5 В·А

Условия эксплуатации:

— температура окружающего воздуха для индикатора ИПО-1 от - 40 до +60 °С, для блока БЭИ-1 — от 1 до 35 °С;
— атмосферное давление от от 630 до 800 мм рт. ст.;
— относительная влажность воздуха для блока БЭИ-1 до 80 % при 30 °С и более низких температурах без конденсации влаги;
— вибрации не более 35 Гц при амплитуде до 0,35 мм;
— примеси агрессивных паров и газов в окружающем воздухе должны отсутствовать.

Степень защиты от проникновения твердых предметов и воды

— блока БЭИ-1 — IР20;
— индикатора ИПО-1 — IР54.

Средняя наработка на отказ

не менее 15000 ч

Средний срок службы

не менее 10 лет

Габаритные размеры

— блока БЭИ-1 — 179×112×59 мм;
— индикатора ИПО-1 — 135×74×64 мм.

Масса

— блока БЭИ-1 — не более 0,4 кг;
— индикатора ИПО-1 — не более 0,5 кг.

Монтаж

Блок БЭИ-1 устанавливается вне взрывоопасных зон на щите.

Индикатор ИПО-1 устанавливается во взрывоопасной зоне в зоне прямой видимости пламени.

Монтаж должен вестись многожильным экранированным проводом сечением не менее 0,5 мм2.

Длина линии связи между блоком БЭИ-1 и индикатором ИПО-1 — не более 200 м, сопротивление линии связи — не более 300 Ом.

При монтаже необходимо руководствоваться маркировочными знаками и надписями на корпусе.

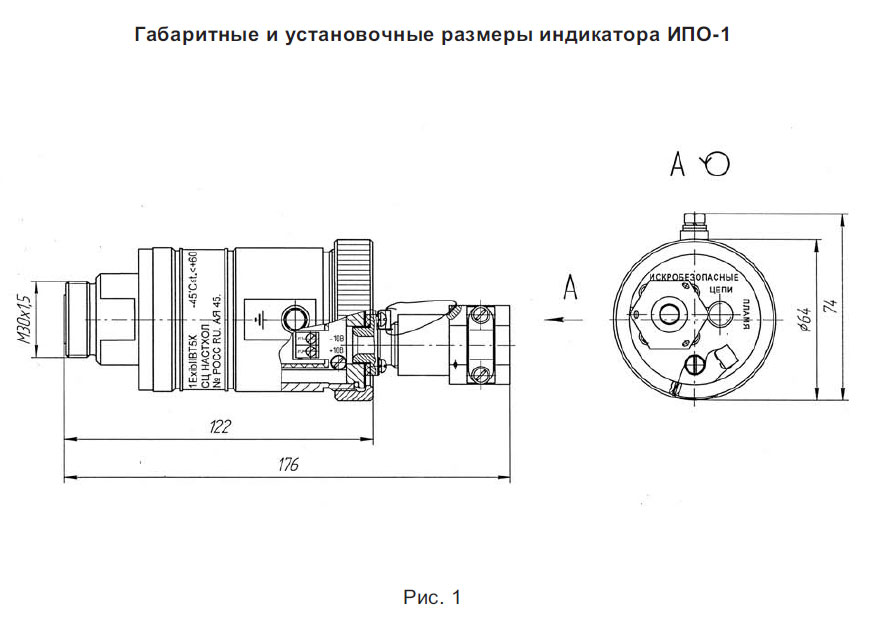

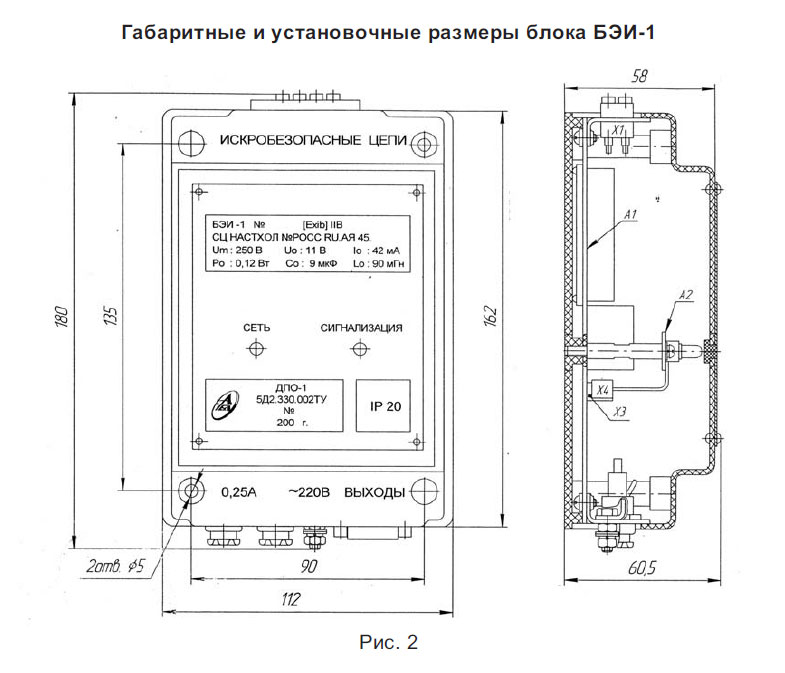

Габаритные и установочные размеры ДПО-1 приведены на рис.1 и рис. 2.

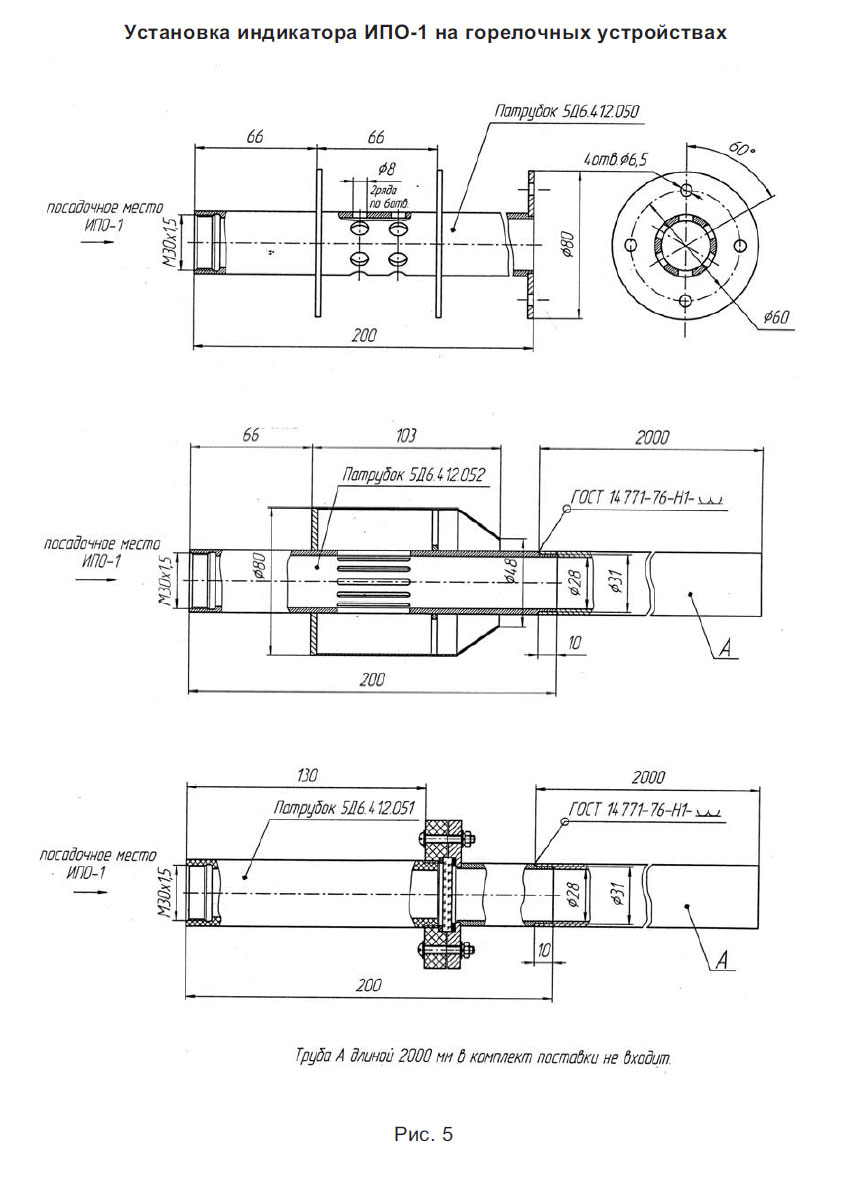

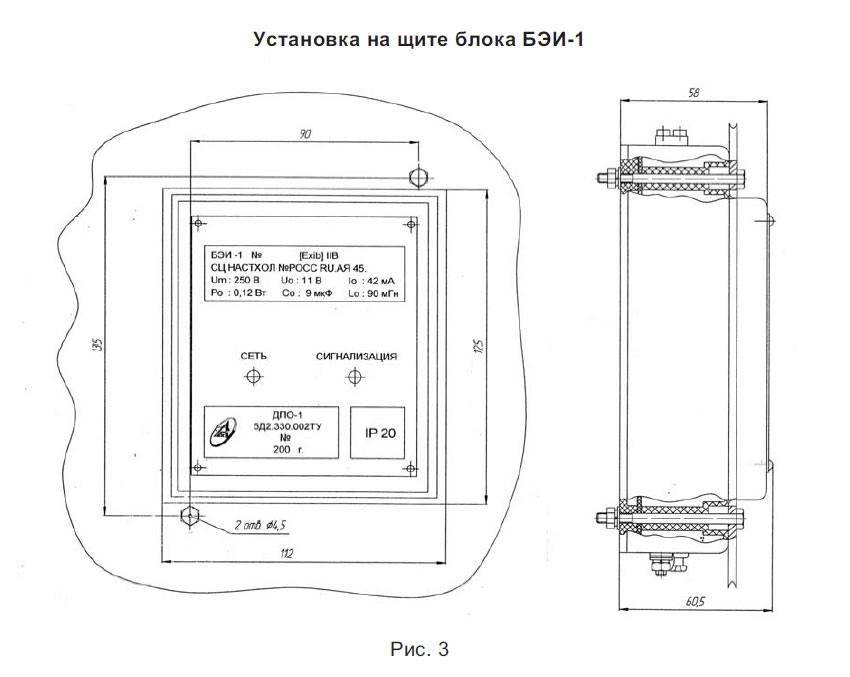

     Установка блока БЭИ-1 на щите приведена на рис. 3. Схема электрическая соединений ДПО-1 приведена на рис. 4. Установка ИПО-1 на горелочных устройствах — на рис. 5.

Комплектность

В комплект поставки входят:

— блок электронный искрозащищенный БЭИ-1...................1 шт.

— индикатор пламени оптический ИПО-1............................1 компл.

— комплект запасных частей...................................................1 компл.

— комплект монтажных частей...............................................1 компл.

— комплект принадлежностей................................................1 компл.

— руководство по эксплуатации.............................................1 экз.

     — паспорт..................................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4 Рисунок 5
