Устройство защиты печей УЗП-1

Предназначено для использования в системах противоаварийной автоматической защиты (ПАЗ) в системах автоматического пуска и аварийного останова печей, котлов при возникновении аварийных ситуаций с запоминанием места возникновения и входов, вызвавших аварийный останов.

Состоит из микропроцессорных модулей, имеющих внутреннее программное обеспечение и связанных между собой общей шиной обмена. Предусмотрено подключение двух типов датчиков: дискретных (электроконтактных датчиков и двухуровневых токовых датчиков) и аналоговых, в т.ч. термопары, термометры сопротивления, источники тока и напряжения.

 Имеет:

  • вид взрывозащиты — «искробезопасная электрическая цепь», маркировку взрывозащиты [Exib]IIB;
  • контакты для подключения ПВЭМ (интерфейс RS-485, RS-232);
  • ЖК-индикатор для отображения текущих и заданных параметров, программирования;
  • три исполнения согласно таблицы:

Шифр исполнения Наименование модулей и их количество Количество входов и выходов
МПС-2 МДВ-3 МАВ-3 МКС-3
УЗП-1-00 1 1 1 1 базовый вариант: 16 дискретных и 8 аналоговых входов, 16 выходов
УЗП-1-01 2 2 1 32 дискретных входа, 16 выходов
УЗП-1-02 1 2 1 16 аналоговых входов, 16 выходов
  • прерывистую звуковую и световую сигнализацию;
  • возможность работы с внешними приборами световой и звуковой сигнализации;
  • возможность внутреннего (с передней панели) и внешнего программирования с сохранением программы при выключении питания;
  • возможность регистрации, архивирования и считывания (визуального) всех аварийных включений датчиков;
  • выходные сигналы — дискретные;
  • габаритные размеры — не более 250×165×385 мм;
  • массу — не более 6,5 кг.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения устройства при заказе:

«Устройство защиты печей УЗП-1-00 5Д2.407.178 ТУ».

Назначение

Устройство УЗП-1 предназначено для использования в системах противоаварийной автоматической защиты (ПАЗ) и пригодно для применения в системах автоматического пуска и аварийного останова печей, котлов при возникновении аварийных ситуаций с запоминанием места возникновения и входов, вызвавших аварийный останов.

Устройство соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03.

Устройство имеет вид взрывозащиты «искробезопасная электрическая цепь», входные искробезопасные электрические цепи уровня «ib», маркировку взрывозащиты [Exib]IIB в соответствии с требованиями ГОСТ Р 51330.10.

Принцип действия устройства основан на преобразовании входных сигналов в выходные по заданным алгоритмам.

Устройство имеет как аналоговые, так и дискретные входы.

Аналоговые входы рассчитаны на подключение термопреобразователей сопротивления, термопар, источников напряжения и тока в любом сочетании.

Дискретные входы рассчитаны на подключение электроконтактных датчиков, датчиков двухуровнего токового сигнала и датчиков типа NAMUR (DIN 19234).

Конкретный тип первичных преобразователей и диапазон значений входных сигналов устанавливаются по каждому из каналов конфигурацией внутренних перемычек и программной установкой параметров по заказу потребителя или самим потребителем.

Технические характеристики

      Устройство выпускается в трех исполнениях, приведенных в таблице 2.


Шифр исполнения Наименование модулей и их количество Количество входов и выходов
МПС-2 МДВ-3 МАВ-3 МКС-3
УЗП-1-00 1 1 1 1 базовый вариант:
16 дискретных
и 8 аналоговых входов,
16 выходов
УЗП-1-01 2 2 1 32 дискретных входа, 16 выходов
УЗП-1-02 1 2 1 16 аналоговых входов, 16 выходов

      В устройстве УЗП-1 могут быть установлены четыре типа модулей. В базовом исполнении это модули:

  • модуль питания МПС-2 (входит во все исполнения);
  • 8-ми канальный модуль аналоговых входов МАВ-3, к входам которого могут быть подключены до восьми любых типов первичных преобразователей, перечисленных в таблицах 3, 4;
  • 16-ти канальный модуль дискретных входов МДВ-3, к входам которого могут быть подключены до 16 шт. дискретных датчиков, приведенных в таблице 5;
  • 16-ти канальный модуль силовых ключей МКС-3, максимальный ток коммутации 2,0 А при напряжении переменного тока 250 В.

      Пределы допускаемой основной приведенной погрешности преобразования приведены в таблицах 3 и 4.

Отображение информации на устройстве

— светодиодные индикаторы аварийной сигнализации;
— многоразрядный ЖК-индикатор для отображения:

  • текущих значений температуры, значений входных сигналов тока, напряжения и состояния дискретных датчиков;
  • значений уставок;
  • значений, устанавливаемые при программировании;
  • содержимого журнала аварийных срабатываний.

Программирование

— функциональной связи любого входного сигнала с любым выходным;
— программирование значений уставок срабатывания реле;
— программирование каналов на сигнализацию или блокировку;
— программирование времени задержки входных сигналов для устранения ложных срабатываний от индустриальных помех;

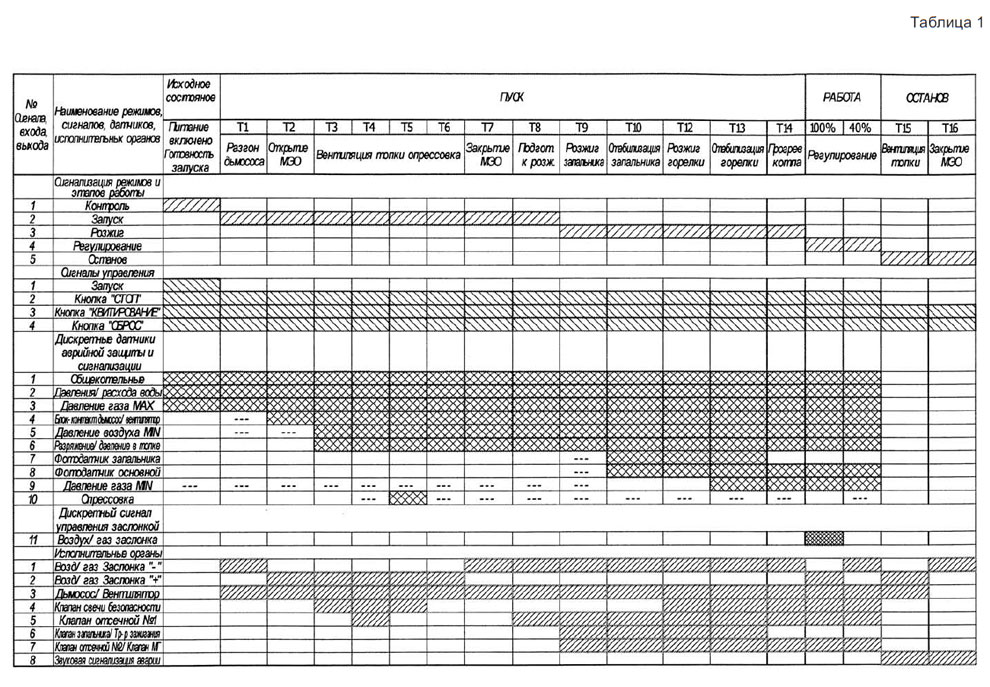

— программирование автоматического пуска печей, котлов и аварийный остановки при возникновении аварийных ситуаций. Циклограмма пуска и остановки приведена в таблице 1 (см. раздел «Схемы»);

— программирование осуществляется с помощью кнопок, расположенных на передней панели, связь с ПЭВМ осуществляется через интерфейсы RS-232, RS-485 со стандартным протоколом обмена MODBUS;
— установленные программы сохраняются при выключении питания и могут быть защищены от несанкционированного доступа.

Питание

от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц

Потребляемая электрическая мощность

не более 20 В·А

Условия эксплуатации

— температура окружающего воздуха от 10 до 35 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
— относительная влажность воздуха до 80 % при 35 °С и более низких температурах без конденсации влаги.

Вид климатического исполнения

УХЛ 4.2 по ГОСТ 15150

Степень защиты от проникновения твердых предметов

IP20 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Средний полный срок службы

не менее 10 лет

Габаритные размеры

не более 250×165×385 мм

Масса

не более 6,5 кг

Таблица 3


Наименование и тип первичного преобразователя Обозначение номинальной статической характеристики Пределы диапазона значений, °С Предел допускаемой основной приведенной погрешности, %
нижний верхний
Термопреобразователи сопротивления ТСП, ГОСТ 6651 10П (Pt10) W100 = 1,391 -200 +1000 0,25
100П (Pt100)
W100 = 1,391
-200 +1000 0,25
500П (Pt500)
W100 = 1,391
-200 +1000 0,25
50П (Pt50)
W100 = 1,391
-200 +1000 0,25
10П (Pt10)
W100 = 1,385
-190 +800 0,25
50П (Pt50)
W100 = 1,385
-190 +800 0,25
100П(Pt100)
W100 = 1,385
-190 +800 0,25
500П(Pt500)
W100 = 1,385
-190 +800 0,25
Термопреобразователи сопротивления ТСМ, ГОСТ 6651 10М (Cu10)
W100 = 1,4280
-200 +200 0,25
50М (Cu50)
W100 = 1,4280
-200 +200 0,25
100М (Cu100)
W100 = 1,4280
-200 +200 0,25
10М (Cu10)
W100 = 1,426
-50 +200 0,25
50М (Cu50)
W100 = 1,426
-50 +200 0,25
100М (Cu100)
W100 = 1,426
-50 +200 0,25
Термопреобразователи сопротивления ТСН, ГОСТ 6651 100Н (Ni100)
W100 = 1,617
-60 +180 0,25
Термоэлектрические преобразователи ТХК, ГОСТ Р 8.585 L -200 +800 0,25
Термоэлектрические преобразователи ТХА, ГОСТ Р 8.585 К -200 +1370 0,25
Термоэлектрические преобразователи ТЖК, ГОСТ Р 8.585 J -200 +1200 0,25
Термоэлектрические преобразователи ТХКн, ГОСТ Р 8.585 E -200 +1000 0,25
Термоэлектрические преобразователи ТНН, ГОСТ Р 8.585 N -200 +1300 0,25
Термоэлектрические преобразователи ТВР, ГОСТ Р 8.585 A1 0 +2500 0,25

Таблица 4


Наименование источника сигнала Единица значения Пределы диапазона значений, °С Предел допускаемой основной приведенной погрешности, %
нижний верхний
Источник унифицированного сигнала постоянного напряжения ГОСТ 26.011 В 0 +10 1,0
-1 +1 0,1
0 +1 0,1
Источник унифицированного сигнала постоянного тока ГОСТ 26.011 мА 0 +5 0,25
0 +20 0,1
+4 +20 0,15

Таблица 5


Тип дискретного датчика Положение датчика
Двухуровневый токовый сигнал замкнуто, ток менее 8,0 мА разомкнуто, ток менее 0,5 мА
Электроконтактный («сухой» контакт) замкнут разомкнут

Монтаж

Устройство устанавливается вне взрывоопасной зоны на щите.

При монтаже следует руководствоваться маркировочными знаками и надписями на устройстве, гл. 3.4, «Электроустановки во взрывоопасных зонах» ПЭЭП.

 В помещении КИП и А должна отсутствовать ощутимая вибрация. Вблизи места расположения устройства не допускается наличие установок, создающих сильные электромагнитные поля.

 Монтаж входных и выходных внешних цепей осуществляется медным многожильным проводом сечением 0,2—1,0 мм2.

 Вырез в щите должен соответствовать рис. 1.

 Крепление устройства к щиту осуществляется при помощи четырех болтов.

 Монтаж электрических цепей производится по схеме в соответствии с рис. 2, 3, 4.

 При подключении цепей первичных преобразователей следует руководствоваться примерами, приведенными на рис. 5.

Комплектность

В комплект поставки входят:

— устройство защиты печей УЗП-1 (исполнение по заказу)..................1 шт.

— комплект запасных частей......................................................................1 компл.

— комплект монтажных частей..................................................................1 компл.

— комплект принадлежностей...................................................................1 компл.

— руководство по эксплуатации................................................................1 экз.

— паспорт.....................................................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4 Рисунок 5 Рисунок 6
