Блок выключателей взрывозащищенный БВВ-1

Предназначен для коммутации электрических цепей при достижении приводом конечных положений в автоматизированных системах управления технологическими процессами.

Имеет:

  • прямой рабочий ход — не менее 2,5 мм, дополнительный ход — в пределах от 0,3 до 0,6 мм;
  • усилие прямого срабатывания — не более 45 Н (4,5 кг);
  • коммутируемое напряжение постоянного тока до 125 В, переменного тока до 250 В;
  • коммутируемый ток — до 5 А;
  • маркировку взрывозащиты — 1ExdIICT6X;
  • степень защиты от пыли и воды – IP65;
  • условия эксплуатации по температуре — от - 60 до + 70 °С;
  • семь исполнений согласно таблицы:

Шифр исполнения Конструктивные особенности Комплектация Привод
БВВ-1-01 два толкателя с роликом без кулачков
БВВ-1-01-1 с кулачками АТ051, АТ101
БВВ-1-01-2 с кулачками АТ201, АТ251, АТ301
БВВ-1-01-3 с кулачками АТ351, АТ401, АТ451, АТ501
БВВ-1-01-4 два толкателя с роликом с кулачками АТ551, АТ601, АТ651, АТ701, АТ801
БВВ-1-02 один толкатель с роликом без кулачка
БВВ-1-03 два толкателя без кулачка
  • габаритные размеры, не более:
  • — 108×40×38 мм для исполнений БВВ-1-01, БВВ-1-01-1, ВВ-1-01-2, БВВ-1-01-4, БВВ-1-02;
    — 69×39×90 мм для исполнения БВВ-1-03;

  • массу — не более 0,6 кг;
  • длину кабельного вывода — 1 м (более 1 м — оговаривается при заказе);
  • возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ 22-5570-83.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения блока при заказе:

     «Блок выключателей взрывозащищенный БВВ-1-01 5Д3.609.011 ТУ».

Назначение

Блок выключателей взрывозащищенный БВВ-1 предназначен для коммутации электрических цепей при достижении приводом конечных положений в автоматизированных системах управления технологическими процессами.

Блок соответствует «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

     Блок в зависимости от количества переключающих контактов выпускается в исполнениях согласно таблицы:

Обозначение Шифр исполнения Конструктивные особенности Комплектация Привод Номер рисунка
5Д3.609.011-01 БВВ-1-01 два толкателя с роликом без кулачков 2
5Д3.609.011-01-1 БВВ-1-01-1 с кулачками АТ051,
АТ101
3
5Д3.609.011-01-2 БВВ-1-01-2 с кулачками АТ201,
АТ251,
АТ301
5Д3.609.011-01-3 БВВ-1-01-3 с кулачками АТ351,
АТ401,
АТ451,
АТ501
5Д3.609.011-01-4 БВВ-1-01-4 два толкателя с роликом с кулачками АТ551,
АТ601,
АТ651,
АТ701,
АТ801
4
5Д3.609.011-02 БВВ-1-02 один толкатель с роликом без кулачка 5
5Д3.609.011-03 БВВ-1-03 два толкателя без кулачка 6



Блок выключателей имеет уровень взрывозащиты «взрывобезопасный», вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты 1ЕхdIICТ6Х, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.1.

Блок может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» (ПУЭ гл. 7.3) и другим нормативно-техническим документам, определяющим применение электрооборудования во взрывоопасных зонах.

Схема электрическая принципиальная блока приведена на рис. 1.

Принцип действия блока заключается в коммутации электрических контактов микропереключателя при достижении приводом конечных положений.

 В качестве коммутирующих элементов используются микропереключатели SM5, один или два в зависимости от исполнения блока.

Технические характеристики

Параметры коммутируемых электрических цепей

напряжение до 125 В постоянного тока или до 250 В переменного тока, максимальный ток — до 5 А

Прямой рабочий ход

не более 2,5 мм

Дополнительный ход

в пределах от 0,3 до 0,6 мм

Усилие прямого срабатывания

не более 45 Н (4,5 кг)

Применяемая марка кабеля

— МКШ 5×0,35 ГОСТ 10348 для исполнений с одним переключающим контактом;
— МКШ 7×0,35 — с двумя переключающими контактами.

Длина кабельного вывода

1 м (если иное не указано при заказе потребителем)

Условия эксплуатации

— температура окружающей среды от - 60 до + 70 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 100 % при 30 °С и более низких температурах, с конденсацией влаги.

Степень защиты от проникновения твердых предметов и воды

IP65 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Ресурс срабатываний

1·106 циклов

Средний полный срок службы

не менее 12 лет

Габаритные размеры

— не более 108×40×38 мм (для исполнений БВВ-1-01, БВВ-1-01-1, ВВ-1-01-2, БВВ-1-01-4, БВВ-1-02);
— не более 69×39×90 мм (для исполнения БВВ-1-03).

Монтаж

Блок устанавливают во взрывоопасных зонах классов 1, 2, при этом следует руководствоваться ГОСТ Р 51330.13, главой 3.4 «Электроустановки во взрывоопасных зонах» ПЭЭП, действующими «Правилами устройства электроустановок» ПУЭ и другими нормативными руководящими документами.

Перед монтажом блок должен быть осмотрен.

Блок устанавливается непосредственно на привод с использованием кулачка из комплекта принадлежностей.

Крепление блока осуществляется с помощью двух винтов М5.

Электромонтаж блока ведется в соответствии с требованиями ПУЭ, ГОСТ Р 51330.13, согласно схемы электрической принципиальной в зависимости от исполнения блока.

Конструктивно предусмотрена возможность монтажа кабеля в металлорукаве Р3-Ц-10 ТУ 22-5570-83.

В системе прокладки кабеля должны быть предусмотрены разгрузочные устройства, исключающие передачу растягивающих и скручивающих усилий на жилы кабеля.

Блок должен быть заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130.

Наружный заземляющий зажим необходимо соединить с общей линией заземления.

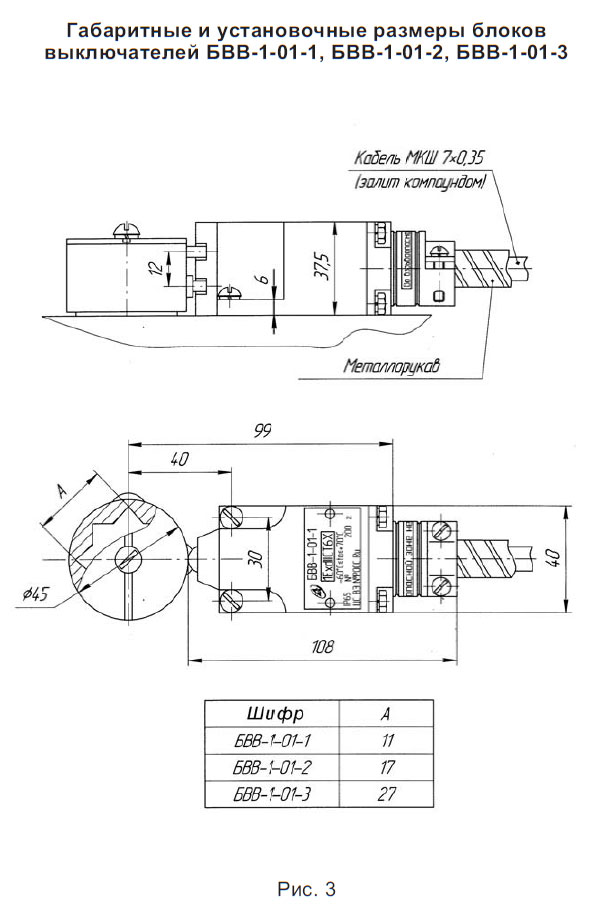

Габаритные и установочные размеры блоков БВВ-1 приведены на рис. 2, 3, 4, 5, 6.

Комплектность

В комплект поставки входят:

— блок выключателей взрывозащищенный БВВ-1 (исполнение по заказу)........1 шт.

— комплект принадлежностей...............................................................................1 компл.

— руководство по эксплуатации.............................................................................1 экз.

— этикетка.................................................................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4 Рисунок 5 Рисунок 6

Применение

Применение

Oтзывы

Отзывы

Сертификат предоставляется по запросу. Отправьте заявку в отдел маркетинга по адресу oao-avt@yandex.ru, sale@oavt.ru или позвоните по телефону +7 (473) 202-97-37.
