Выключатель взрывозащищенный ВВ-4

Предназначен для коммутации электрических цепей при достижении приводом конечных положений в автоматизированных системах управления технологическими процессами.

Имеет:

  • максимальное значение вариации срабатывания по пути перемещения «экрана» — не более 5 мм;
  • вид нагрузки — активная;
  • коммутируемое напряжение постоянного и переменного тока — от 0,05 до 125 В;
  • коммутируемый ток — до 0,25 А постоянного и до 1,0 А переменного тока;
  • маркировку взрывозащиты 2ExmIIT6X;
  • степень защиты от пыли и воды – IP67;
  • условия эксплуатации по температуре — от -60 до +70 °С;
  • четыре исполнения в зависимости от способа крепления и расположения паза, приведенные в таблице:

Шифр исполнения Вид паза Способ крепления
ВВ-4Л левосторонний четырьмя винтами
ВВ-4П правосторонний четырьмя винтами
ВВ-4С сквозной четырьмя винтами
ВВ-4С-01 сквозной гайкой
  • габаритные размеры — не более 70×40×22 мм;
  • массу — не более 0,6 кг;
  • длину кабельного вывода — 1 м (более 1 м — оговаривается при заказе);
  • возможность монтажа кабеля в металлорукаве РЗ-Ц-10 ТУ 22-5570-83.

Соответствует требованиям ПБ 09-540-03 (ПАЗ).

Пример записи обозначения выключателя с левосторонним пазом при заказе:

     «Выключатель взрывозащищенный ВВ-4Л 5Д3.609.008 ТУ».

Назначение

Выключатель взрывозащищенный ВВ-4 предназначен для коммутации электрических цепей при достижении приводом конечных положений в автоматизированных системах управления технологическими процессами.

Выключатель соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Выключатели выпускаются в четырех исполнениях в зависимости от способа крепления и расположения паза в соответствии с таблицей.


Обозначение Шифр исполнения Вид паза Способ крепления
5Д3.609.008 ВВ-4Л левосторонний четырьмя винтами
5Д3.609.008-01 ВВ-4П правосторонний четырьмя винтами
5Д3.609.008-02 ВВ-4С сквозной четырьмя винтами
5Д3.609.008-03 ВВ-4С-01 сквозной гайкой



Выключатель имеет уровень взрывозащиты «повышенная надежность против взрыва», вид взрывозащиты «герметизация компаундом», маркировку взрывозащиты 2ExmIIT6X, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.17.

Выключатель может устанавливаться во взрывоопасных зонах классов 1, 2 согласно ГОСТ Р 51330.13, «Правилам устройства электроустановок» (ПУЭ гл. 7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Принцип действия выключателя заключается в коммутировании электрических контактов магнитоуправляемого контакта (геркона) магнитным полем постоянного магнита, изменяемым «экраном», жестко связанным с приводом.

Выключатель состоит из коммутирующего элемента 2 и постоянного магнита 3, вмонтированных в корпус 1 (рис. 2).

В качестве коммутирующего элемента используется переключающий геркон (магнитоуправляемый герметизированный контакт типа КЭМ-3). Геркон смонтирован на плате 4, установленный в полости корпуса 1. К плате подсоединены выводы кабеля 5. Геркон и кабельный вывод залиты эпоксидным компаундом. Нумерация проводов кабельного вывода соответствует нумерации контактов геркона.

При отсутствии экрана в пазе корпуса выключателя геркон находится в магнитном поле, создаваемом постоянным магнитом, при этом контакты 1 и 2 разомкнуты, а контакты 1 и 3 замкнуты.

При перемещении экрана в пазе корпуса магнитное поле, создаваемое постоянным магнитом, изменяется, что приводит к срабатыванию геркона, контакты 1 и 2 замкнутся, а контакты 1 и 3 разомкнутся.

Схема электрическая принципиальная выключателя приведена на рис. 1.

     Конструкция выключателя приведена на рис. 2.

Технические характеристики

Параметры коммутируемых электрических цепей

— вид нагрузки — активная;
— напряжение постоянного и переменного тока от 0,05 до 125 В;
— диапазон постоянного тока от 5·10-6 до 0,25 А;
— диапазон переменного тока от 5·10-6 до 1,0 А;
— макс. мощность для переменного тока — 7,5 В·А;
— макс. мощность для постоянного тока — 30 Вт.

Максимальное значение вариации срабатывания по пути перемещения «экрана»

не более 5 мм

Применяемая марка кабеля

МКШ 5×0,35 ГОСТ 10348 с наружным диаметром 8,2 мм

Длина кабельного вывода

1 м (если иное не указано при заказе потребителем)

Условия эксплуатации

— температура окружающей среды от - 60 до +70 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 100 % при 30 °С и более низких температурах, с конденсацией влаги.

Степень защиты от проникновения твердых предметов и воды

IP67 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Ресурс срабатываний

1·106 циклов

Средний полный срок службы

не менее 12 лет

Габаритные размеры

не более 70×40×22 мм

Масса выключателя

не более 0,6 кг

Монтаж

Выключатель устанавливают во взрывоопасных зонах классов 1, 2, при этом следует руководствоваться ГОСТ Р 51330.13, действующими «Правилами устройства электроустановок» (ПУЭ) и другими нормативными руководящими документами, определяющими применяемость электрооборудования во взрывоопасных зонах.

Перед монтажом выключатель должен быть осмотрен. При осмотре визуально необходимо проверить:

— целостность оболочки;

— наличие всех крепящих элементов;

— наличие маркировки взрывозащиты;

— наличие заземляющих устройств;

— состояние заливочного эпоксидного компаунда (отслоение и сколы не допускаются).

Монтаж должен осуществляться в соответствии со схемой принципиальной электрической, приведенной на рис. 1.

В конструкции выключателя применяется кабель марки МКШ 5×0,35 ГОСТ 10348 с наружным диаметром 8,2 мм.

Выключатель должен быть заземлен как с помощью внутреннего заземляющего зажима, так и наружного, которые должны быть выполнены в соответствии с ГОСТ 21130. Наружный заземляющий зажим выключателя необходимо соединить стальной шиной с общей линией заземления.

Электрический монтаж выключателя должен вестись с помощью взрывозащищенных соединительных коробок, предназначенных для использования в соответствующей взрывоопасной зоне.

Крепление выключателей ВВ-4Л, ВВ-4П, ВВ-4С выполняется четырьмя винтами, выключателя ВВ-4С-01 — гайкой М20×1,5.

В выключателе конструктивно предусмотрена возможность монтажа кабеля в металлорукаве Р3-Ц-10 ТУ 22-5570-83.

Положение выключателя в пространстве — произвольное.

Рекомендуемые параметры «экрана» выключателя приведены на рис. 7.

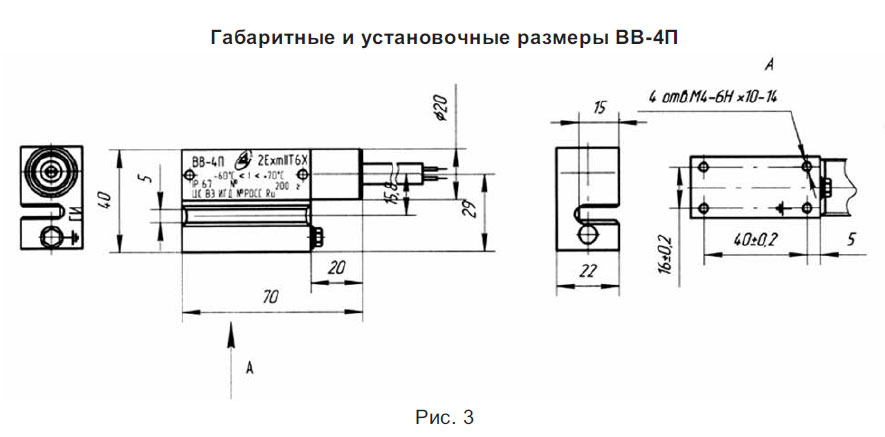

Габаритные и установочные размеры выключателя приведены на рис. 3, 4, 5, 6.

Комплектность

В комплект поставки входят:

— выключатель взрывозащищенный ВВ-4 (исполнение по заказу)..............1 шт.

— руководство по эксплуатации.......................................................................1 экз.

— этикетка...........................................................................................................1 экз.



Схемы

Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4 Рисунок 5 Рисунок 6 Рисунок 7
