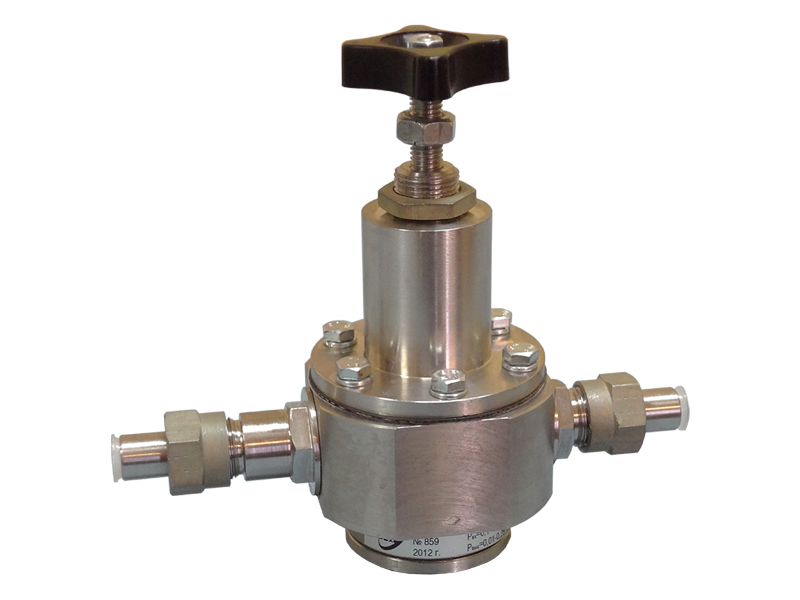

РДФ-6 - редуктор давления с фильтром
РДФ-6 - редуктор давления с фильтром

Предназначен для регулирования и поддержания установленного значения давления газа на выходе и очистки его от механических примесей.

Имеет:

  • максимальный расход газа через редуктор при перепаде давления на нем 5 кгс/см2 — не менее 10 м3/ч (кроме РДФ-6-07 — не менее 25 м3/ч);
  • загрязненность воздуха после редуктора — не ниже 5 класса;
  • стойкость к рабочей среде, определяемую конструкционными материалами (сталь 12Х18Н10Т, фторопласт Ф4, смесь резиновая ИРП-2037) – для агрессивно-стойкого исполнения;
  • климатическое исполнение — У3 (температура эксплуатации от – 50 до + 60 °С);
  • габаритные размеры — не более 110×183×166 мм;
  • массу — не более 2,0 кг;
  • десять исполнений, приведенных в таблице:

Исполнения Комплектность Конструктивное
исполнение
Давление
на входе,
МПа (кгс/см2)
Давление
на выходе,
МПа (кгс/см2)
РДФ-6 без манометра агрессивно-стойкое
к рабочей среде
1,0 ... 3,0
(10,0 ... 30,0)
0,2 ... 2,0
(2,0 ... 20,0)
РДФ-6-01 без манометра обыкновенное
РДФ-6-02 с манометром
РДФ-6-03
без манометра
агрессивно-стойкое
к рабочей среде
0,1 ... 1,0
(1,0 ... 10,0)
0,01 ... 0,25
(0,1 ... 2,5)
РДФ-6-04 с манометром обыкновенное
РДФ-6-05 без манометра агрессивно-стойкое
к рабочей среде
0,1 ... 1,0
(1,0 ... 10,0)
0,01 ... 0,14
(0,1 ... 1,4)
РДФ-6-06 с манометром обыкновенное
РДФ-6-07 без манометра агрессивно-стойкое
к рабочей среде
0,2 ... 1,0
(2,0 ... 10,0)
РДФ-6-08 без манометра агрессивно-стойкое
к рабочей среде
0,5 ... 2,0
(5,0 ... 20,0)
0,05 ... 0,5
(0,5 ... 5,0)
РДФ-6-09 с манометром обыкновенное



Пример записи обозначения редуктора с манометром в обыкновенном исполнении, с пределами давлений на входе Рвх = 1,0…3,0 МПа (10,0…30,0 кгс/см2) и выходе Рвых = 0,2…2,0 МПа (2,0…20,0 кгс/см2) при заказе и в документации другой продукции:

«Редуктор давления с фильтром РДФ-6-02 5Д2.955.007 ТУ».

Назначение

Редуктор давления с фильтром РДФ-6 предназначен для регулирования и поддержания установленного значения давления сжатого газа на выходе и очистки его от механических примесей.

Редуктор выпускается в исполнениях согласно таблице.

Таблица

Обозначение

Шифр
исполнения

Комплектность

Конструктивное
исполнение

Давление
на входе,
МПа (кгс/см2)

Давление
на выходе,
МПа (кгс/см2)

5Д2.955.007

РДФ-6

без манометра

агрессивно-стойкое
к рабочей среде

1,0 ... 3,0
(10,0 ... 30,0)

0,2 ... 2,0
(2,0 ... 20,0)

5Д2.955.007-01

РДФ-6-01

без манометра

обыкновенное

5Д2.955.007-02

РДФ-6-02

с манометром

5Д2.955.007-03

РДФ-6-03

без манометра

агрессивно-стойкое
к рабочей среде

0,1 ... 1,0
(1,0 ... 10,0)

0,01 ... 0,25
(0,1 ... 2,5)

5Д2.955.007-04

РДФ-6-04

с манометром

обыкновенное

5Д2.955.007-05

РДФ-6-05

без манометра

агрессивно-стойкое
 к рабочей среде

0,1 ... 1,0
(1,0 ... 10,0)

0,01 ... 0,14
(0,1 ... 1,4)

5Д2.955.007-06

РДФ-6-06

с манометром

обыкновенное

5Д2.955.007-07

РДФ-6-07

без манометра

агрессивно-стойкое
к рабочей среде

0,2 … 1,0
(2,0 … 10,0)

0,01 ... 0,14
(0,1 ... 1,4)

5Д2.955.007-08

РДФ-6-08

без манометра

агрессивно-стойкое
к рабочей среде

0,5 ... 2,0
(5,0 ... 20,0)

0,05 ... 0,5
(0,5 ... 5,0)

5Д2.955.007-09

РДФ-6-09

с манометром

обыкновенное



Агрессивная стойкость редукторов РДФ-6, РДФ-6-03, РДФ-6-05, РДФ-6-07, РДФ-6-08 определяется используемыми в конструкции материалами, контактирующими с рабочей средой: смесь резиновая ИРП-2037 ТУ 38 0059 24-2002, фторопласт Ф4 ГОСТ 24222, сталь 12Х13Н10Т ГОСТ 5632.

В конструкции редукторов РДФ-6-01, РДФ-6-02, РДФ-6, РДФ-6-04, РДФ-6-06, РДФ-6-09 обыкновенного исполнения используются материалы: смесь резиновая НО-68-1 ТУ №2512-046-00152081-2003 гр. III-2б-20, сталь 20 ГОСТ 1050, сплав Д16Т ГОСТ 4784.

Фильтрующая способность редуктора определяется использованием в качестве фильтрующего материала сетки П200-12Х18Н10Т ГОСТ 3187.

     Принцип действия редуктора основан на уравновешивании силы пружины, действующей на мембрану, и силы давления газа под мембраной. Мембрана управляет работой, связанного с ней клапана, благодаря чему избыточное стабилизируемое давление газа под мембраной остается постоянным.

Технические характеристики

   Редуктор является прочным к воздействию давления со стороны входа, превышающего в 1,5 раза значение максимального входного давления.


Максимальный расход газа при перепаде давления на редукторе 0,5 МПа (5,0 кгс/см2)

— не менее 10 м3/ч для РДФ-6…РДФ-6-06, РДФ-6-08, РДФ-6-09;

—  не менее 25 м3/ч для РДФ-6-07.

Отклонение давления на выходе редуктора не превышает:

при изменении давления на входе:

— от 1,0 до 3,0 МПа (от 10,0 до 30,0 кгс/см2) —

0,2 МПа (2,0 кгс/см2) для РДФ-6, РДФ-6-01, РДФ-6-02;

— от 0,4 до 1,0 МПа (от 4,0 до 10,0 кгс/см2) — 0,1 МПа (1,0 кгс/см2) для РДФ-6-03…РДФ-6-09;

при изменении расхода от 5,0 до 0 м3

— 0,15 МПа (1,5 кгс/см2) для РДФ-6, РДФ-6-01, РДФ-6-02;

— 0,05 МПа (0,5 кгс/см2) для РДФ-6-03…РДФ-6-09.

Изменение выходного давления при изменении температуры окружающего воздуха на каждые 10 °С

не превышает 0,015 МПа (0,15 кгс/см2)

Условия эксплуатации

— температура окружающей среды от - 50 до + 60 °С;

— атмосферное давление от 630 до 800 мм рт. ст.;

— относительная влажность воздуха до 95 % при 35 °С и более низких температурах без конденсации влаги.

Степень защиты от проникновения твердых предметов и воды

IP40 по ГОСТ 14254

Средняя наработка до отказа

не менее 25000 ч

Габаритные размеры

не более 110×183×166 мм

Масса

не более  2,0 кг

Монтаж

Крепление редукторов РДФ-6…РДФ-6-06, РДФ-6-08, РДФ-6-09 осуществляется за резьбовую часть крышки М 20×1,5 с помощью гайки, РДФ-6-07 — с помощью кронштейна двумя болтами М8.

Присоединение входной и выходной газовых линий осуществляется с помощью ниппелей, поставляемых с редуктором. Материал ниппелей — сталь 12Х18Н10Т ГОСТ 5632.

Присоединение  газовых  линий к редуктору  выполняется  трубками  из материала, стойкого к рабочей и окружающей средам,  рассчитанным  на  максимальное  рабочее давление.

Положение редуктора в пространстве — произвольное.

Редуктор включается в схему перед устройствами, в которых должно регулироваться давление (считая по направлению потока).

При монтаже необходимо обеспечивать свободный доступ к регулировочному винту.

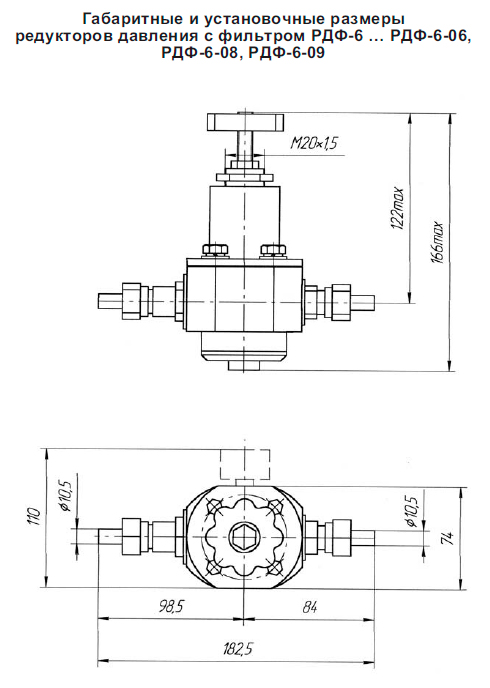

     Габаритные и монтажные размеры редуктора приведены  на  рис. 1, рис. 2.

Комплектность

В комплект поставки входят:

— редуктор давления с фильтром РДФ-6 (исполнение по заказу)...........1 шт.

— руководство по эксплуатации................................................................1 экз.

— этикетка...................................................................................................1 экз.

Схемы

Рисунок 1 Рисунок 2

Применение

Применение

Oтзывы

Отзывы

Сертификат предоставляется по запросу. Отправьте заявку в отдел маркетинга по адресу oao-avt@yandex.ru, sale@oavt.ru или позвоните по телефону +7 (473) 202-97-37.
